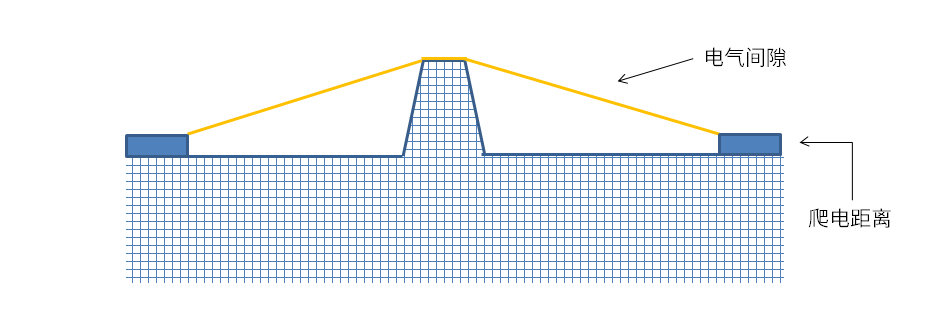

示意图
电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

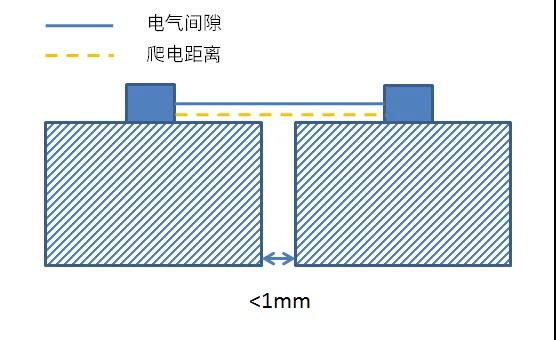

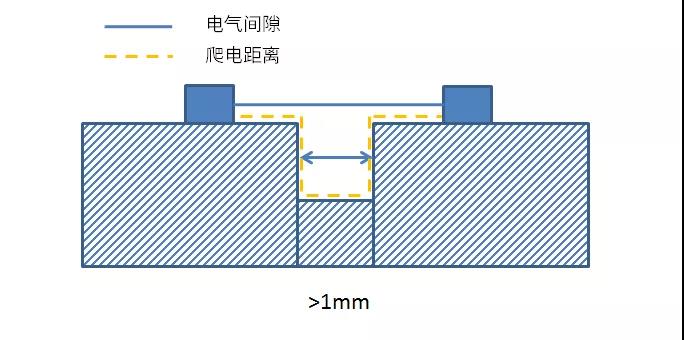

一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。
元件及PCB 的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源,在元件及PCB 板上的隔离距离如下：（下列数值未包括裕量）。
a、对于AC—DC 电源（以不含有PFC 电路及输入额定电压范围为100-240V～为例）
电气间隙 | 爬电距离 | |
L 线-N 线（保险管之前） | 2.0mm | 2.5mm |
输入-地（整流桥前） | 2.0mm | 2.5mm |
输入-地（整流桥后） | 2.2mm | 3.2mm |
输入-输出（变压器） | 4.4mm | 6.4mm |
输入-输出（除变压器外） | 4.4mm | 5.5mm |
输入-磁芯、输出-磁芯 | 2.0mm | 2.5mm |
b、对于AC—DC 电源（以含有PFC 电路及输入额定电压范围为100-240V～为例）
电气间隙 | 爬电距离 | |
L 线-N 线（保险管之前） | 2.0mm | 2.5mm |
输入-地（整流桥前） | 2.0mm | 2.5mm |
输入-地（整流桥后） | 2.2mm | 3.2mm |
输入-输出（变压器） | 5.2mm | 9.0mm |
输入-输出（除变压器外） | 4.4mm | 6.4mm |
输入-磁芯、输出-磁芯 | 2.2mm | 3.2mm |
c、对于DC—DC 电源（以输入额定电压范围为36-76V 为例）
电气间隙 | 爬电距离 | |
（DC+）-（DC-）（保险管之前） | 0.7mm | 1.4mm |
输入-地（保险管之前）） | 0.7mm | 1.4mm |
输入-地（保险管之后） | 0.9mm | 1.4mm |
输入-输出（考虑为基本绝缘） | 0.9mm | 1.4mm |
输入-输出（考虑为加强绝缘） | 1.8mm | 2.8mm |
输入-磁芯、输出-磁芯 | 0.7mm | 1.4mm |
1变压器内部的电气隔离距离：
变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。如果变压器没有挡墙，那么变压器的隔离距离就等于所用胶纸的厚度。另外，对于AC-DC 电源，变压器初、次间绕组应用三层胶纸隔离，DC-DC 电源，可只用二层胶纸隔离。下列数值未包括裕量：
要求的隔离距离 | 挡墙的最小宽度 | |
AC—DC（输入电压100-240V~，未含PFC 电路） |
