干货！电路板上的英文是什么意思？

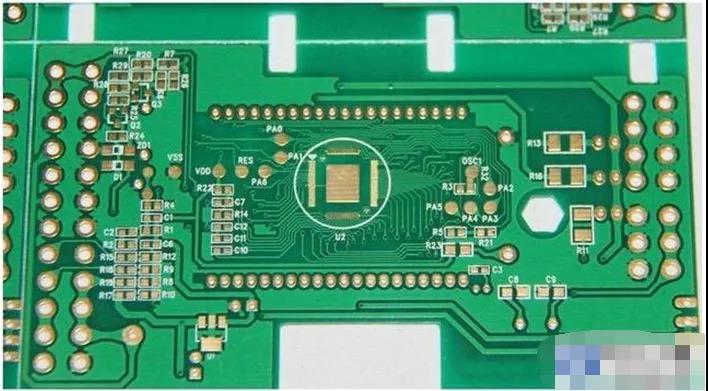

在这之前，我们先将常用元器件所代表的字母来熟悉一下。规则是字母加数字编号，表示编号为几的元器件，比如R100，表示编号为100的电阻。下面是一些常用的。

电阻用R来表示。

电容用C来表示。

电感使用L来表示。

三极管或场效应管一般用Q或VT来表示 。

集成电路一般用U或IC来表示。

稳压二极管常用ZD来表示。

普通二极管则用D来表示。

开关用SW来表示。

晶振用Y来表示。

单向晶闸管用SCR来表示。

双向晶闸管用TRIAC来表示。

电位器一般用RP来表示。

保险管用FUSE来表示。

整流桥用DB来表示。

电机一般用M来表示。

变压器一般使用T来表示。

热敏电阻一般使用RT来表示。

当然还有很多，我暂时就想到这些。下面来看下，信号的英文都代表什么。

VCC，一般表示电源电压。

VDD，一般表示芯片工作电压。

VSS，表示电源低电位端。

GND，接地端。

CLK，表示时钟信号。

CS，表示片选信号。

EN，使能端，就是一个开关控制。

RX，表示接收数据，USB线中就有。

TX， 表示发送数据。

RESET ，复位。

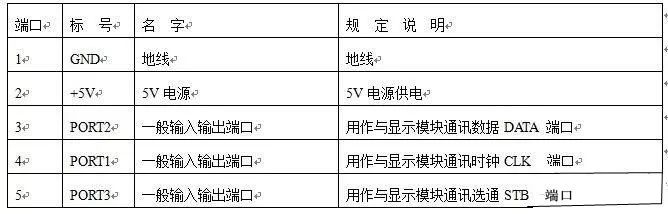

上面只是一点一点常用的信号标识，这种信号标识一般都在线路板上的接口处会有，下图中就是一个电源的接口定义。

对于各种接口的定义都有一套规范，一般生产厂家都会按照接口定义的规范来设计，但也会根据工程师的个人习惯来进行标识。比如USB接口，其中的红色电源线就有标VCC的，有标POWER或者5V的，但其意思都一样。如果遇到比较个性的开发者，想要搞明白一个产品的各种标识，只有去问他了。

各种电路板有各自不同的标记，也有通用的标记，表示生产厂家和电路板用途类型和产品编号的需查相应的产品说明手册，通用标记常用的有:GNG地,Vcc（含Vcc1,2或Vcc3,3，5,，12等）表示电源正极和电压等级，AC表示交流，DC表示直流，|N表示输入端，0ut表示输出端，|C表示集成电路芯片，G表示晶体三极管，D表示晶体二极管，c表示电容，R表示电阻，L表示电感，B表示变压器，cx表示插座（插头）……这些是心里面记着的常用符号，没有查书，不对的请以资料为准。
