【奥伟斯】FOLLON富隆电子带您深度解析铝电解电容器技术核心要点与高效选型指南（一）

时间：2025-12-12 来源：本站点击：10次

富隆电子带您走进

工业电子的“储能心脏”

铝电解电容器

前言

铝电解电容器是电子电路的核心储能元件，广泛应用于消费电子、汽车电子、工业控制等领域，在电源滤波、能量缓冲、信号耦合等关键环节中承担核心作用。作为工程设计中需重点考量的基础器件，其结构特性、工艺要求与寿命特性直接影响整机可靠性。

富隆电子将从技术维度深度解析铝电解电容器，并介绍适配不同应用场景的铝电解电容器产品方案。

一

铝电解电容器的基本结构

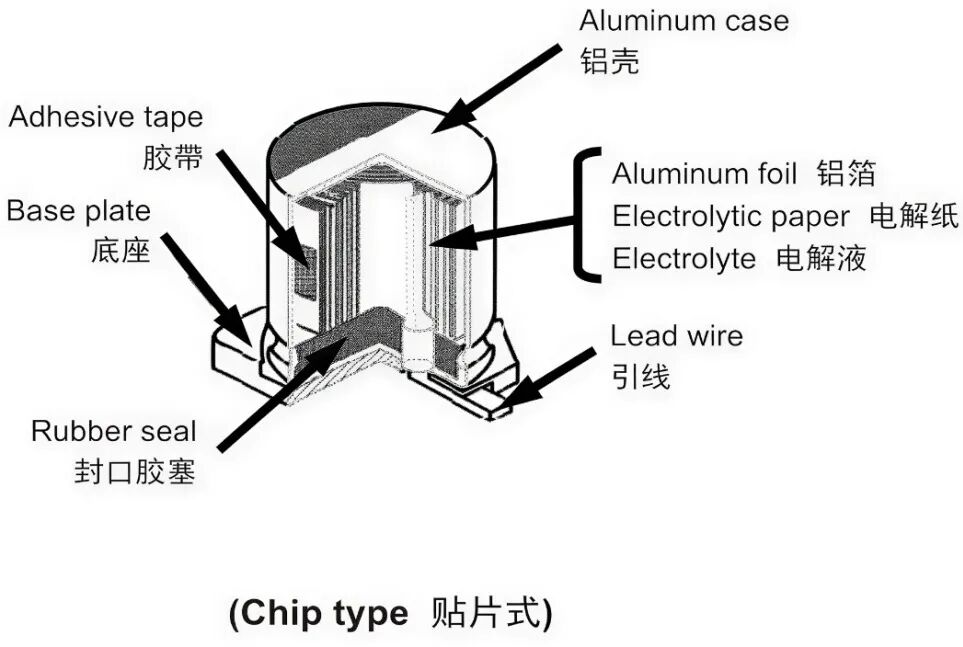

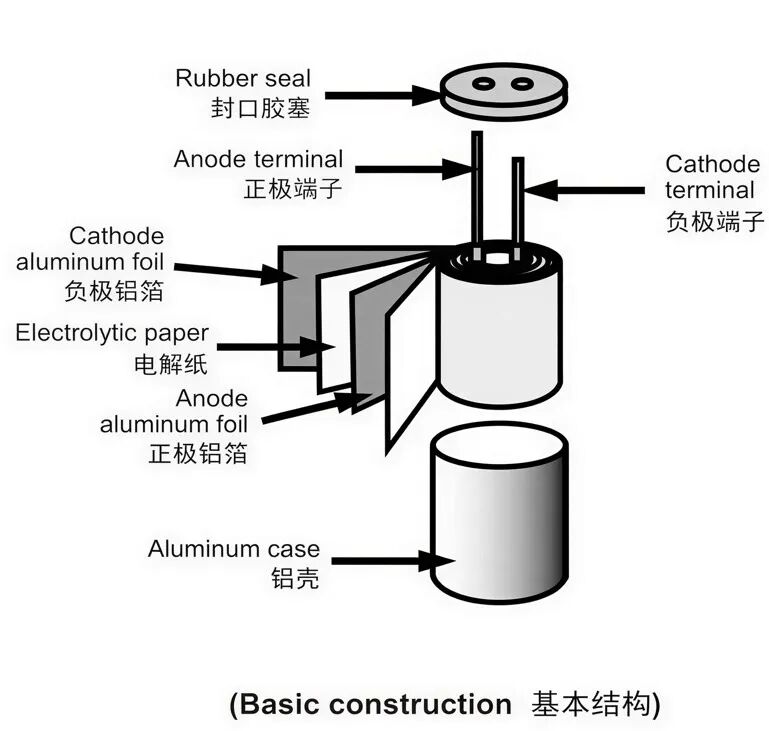

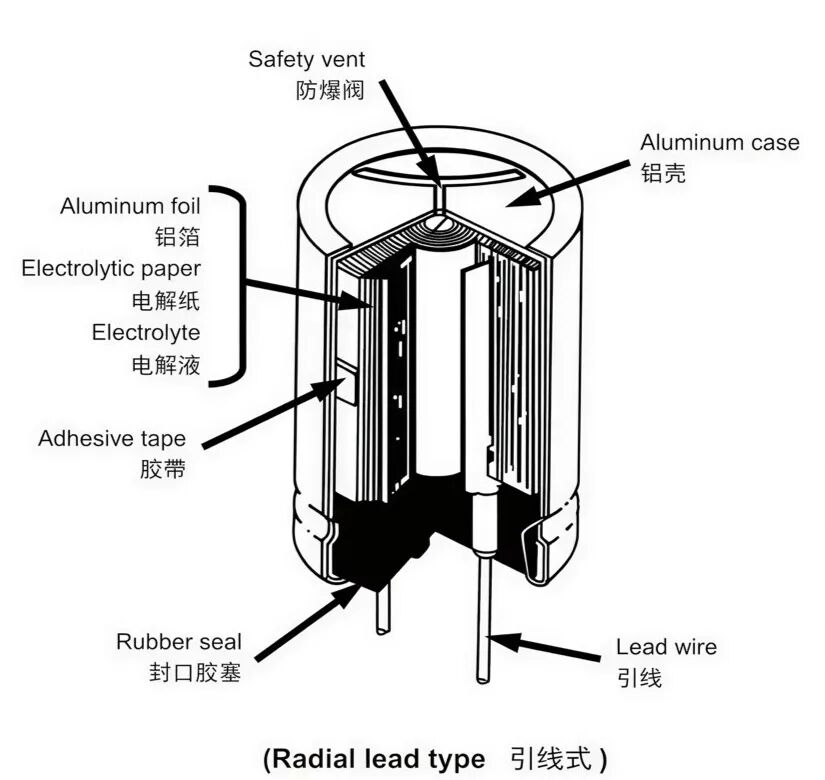

铝电解电容器是由正极与负极铝箔铆上正极与负极端子，再和电解纸一起卷绕成芯子，浸渍电解液后用铝壳封装而成。各个部件的协同工作，实现了电容器的电荷存储与释放功能。

铝电解电容器以其独特的结构设计，在有限体积内实现了极高的容量密度，这一优势使其成为了电源电路和工业控制领域的关键元件。

随着材料科学和制造工艺的持续进步，铝电解电容器在效率、可靠性和小型化方面不断取得突破，为现代电子设备的升级换代提供了坚实的技术支撑。

二

焊接条件

生产上，铝电解电容器的焊接应采用温度可控、加热均匀的红外辐射（IR）或热风回流焊接，而不宜采用汽相加热回流焊接。这是为了避免汽相加热时，过高峰值温度对电容器内部结构造成损伤。同时需严格限制回流焊次数不超过2次，并确保在第1次和第2次之间产品有足够的冷却时间。

焊接要点

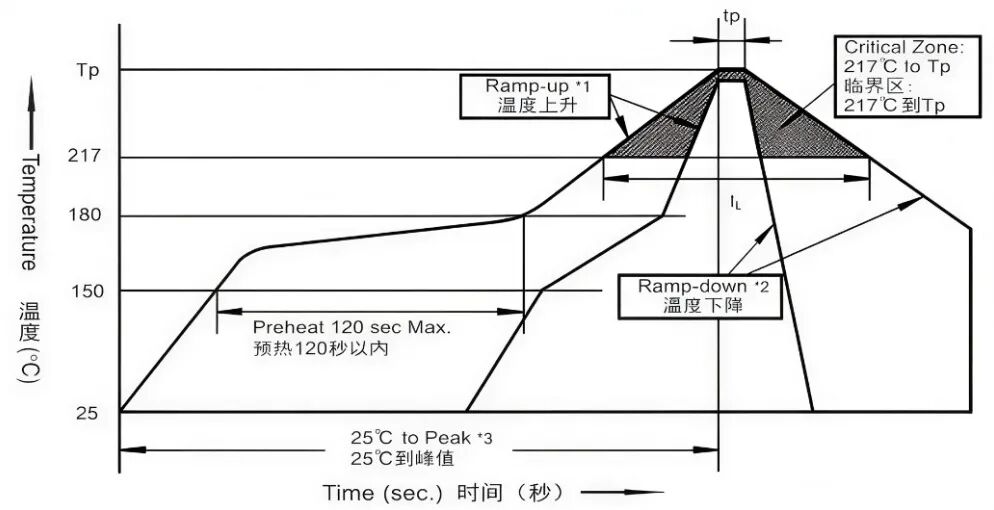

▲回流焊曲线图

1.温度上升平均每秒钟最多3℃

2.温度下降平均每秒钟最多6°C

3.从25℃上升到峰值温度的时间最多6分钟

①从150℃到180℃的预热时间应在120秒以内。

②电容器顶部温度超过217℃的焊接时间不得超过tL(秒)。

③电容器顶部的峰值温度不得超过Tp(摄氏度)，在5℃范围内的实际峰值温度时间不得超过tp(秒)。

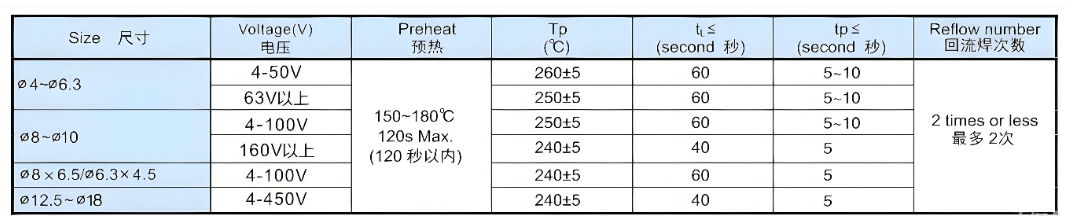

▲温度和时间分类
