基于芯朋PN8024R的12V/0.3A智能家电电源应用方案
12V/0.3A智能家电应用方案
概述
这是电磁炉用buck方案开关电源方案，电源输出12V 250mA供电压力锅内继电器使用，5V 50mA供控制板IC使用；该电源采用BUCKBoost方案，是非隔离开关电源。 |
特征输入电压：150~265V全电压输出功率：≤3.25W输出电压：12V，5V输出电流：0.25A，0.05A
效 率：>61%

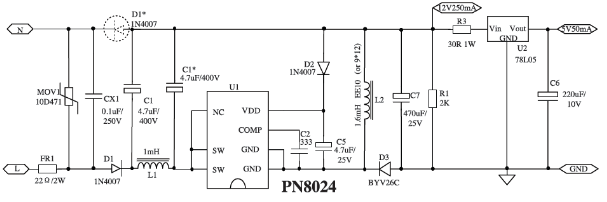

电源原理图

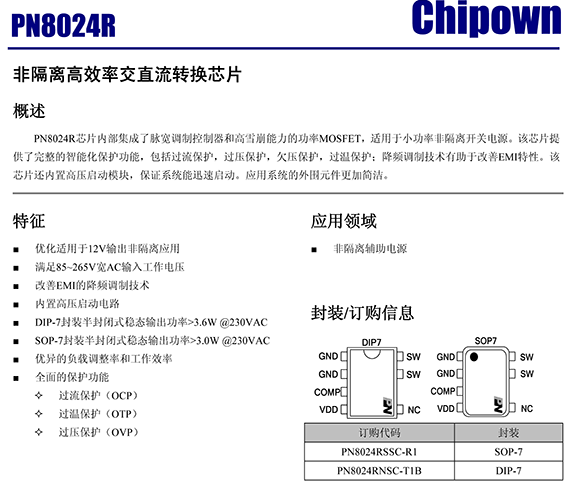

PN8024RSSC-R1
PN8024RNSC-T1B

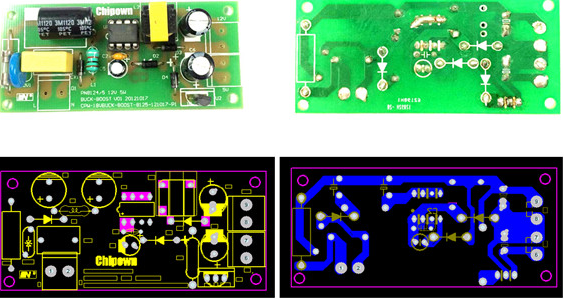

PCB及Demo实物图
