华为Mate9的拆解终于出来了,大赢家AOS:AON6260+AON7407

时间:2016-12-04    来源:本站    点击:5799次

[摘要] 华为推出的旗舰机Mate9搭载了最新低压大电流快充技术SuperCharger,所使用的电源适配器型号为 HW-050450C00,支持5V 4A和4.5V 5A两个输出规格,总功率达到了22.5W。市场上目前使用低压快充技术的有一加、OPPO、华为,比较神秘的只有华为了,接下来通过拆解测试见分晓。

华为Mate9的拆解终于出来了,大赢家AOS代理:AON6260+AON7407,



一、外观

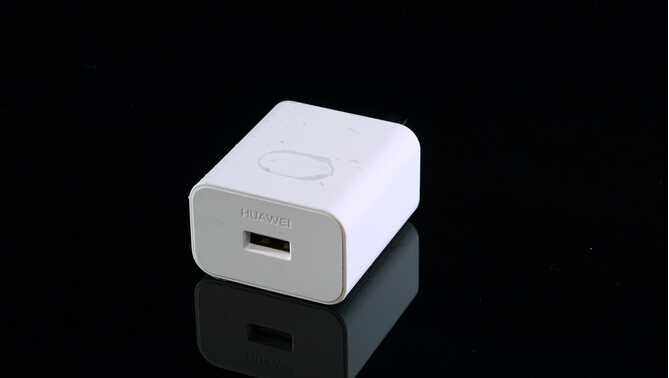

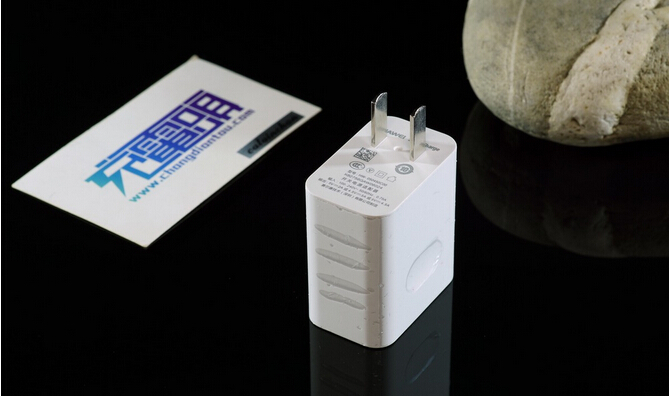

华为Mate9充电器采用白色外壳,国标插脚。


单个USB输出口,长方形,中间有个凹槽,方便插拔,类似与Mate8充电器的设计。

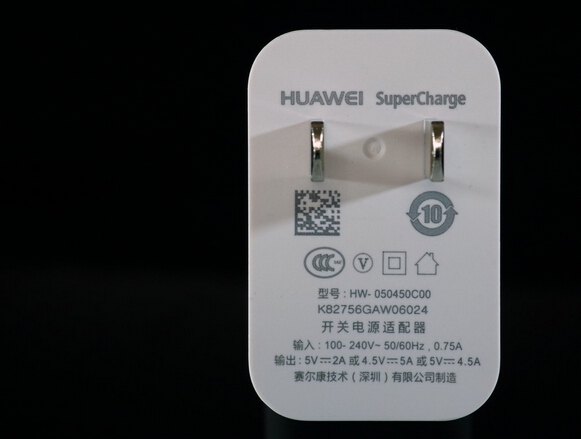

插脚这面是参数,插脚不可折叠。


具体相关信息为:

HUAWEI SuperCharger
型号:HW-050450C00
输入:100-240V,0.75A
输出:5V2A/4.5V5A/5V4.5A
产品具有3C认证,符合五级能效,由赛尔康技术(深圳)有限公司制造。

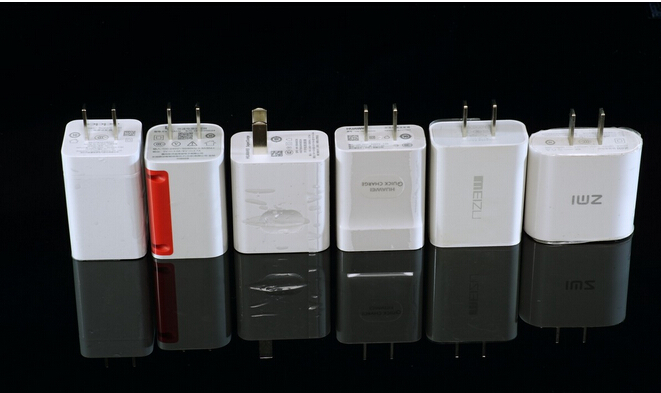

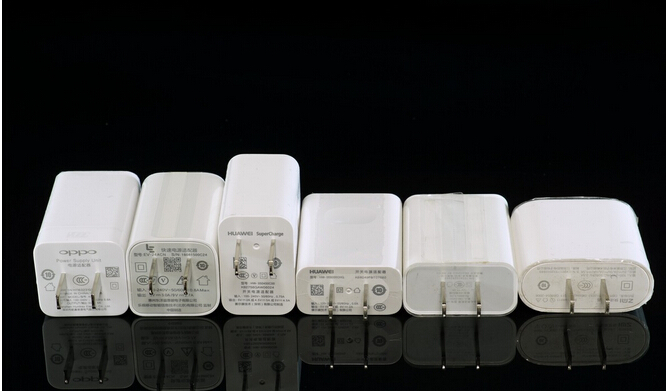

几个手机大厂的热门快充电源体积对比,从左至右依次为:OPPO、乐视、华为、华为、魅族、紫米,体积由大到小。


OPPO VOOC闪充, 乐视PD充电器,华为SuperCharger充电器,华为FCP+QC2.0充电器,魅族UP1220充电器,紫米QC快充几款充电器对比。



二、拆解

开始拆解部分。

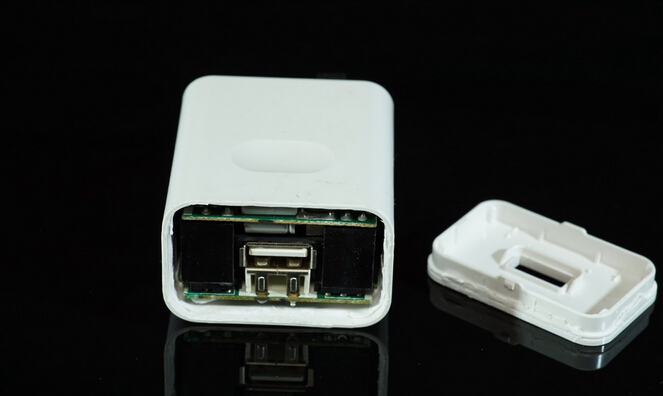

拆机和以前的华为快充头一样  撬开上盖可以看到充电器的内部构造。

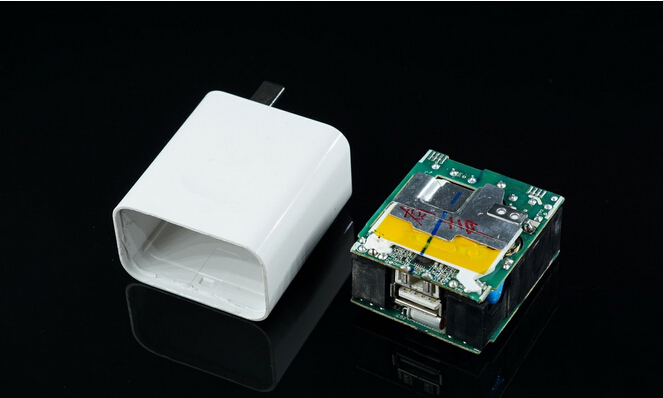

几乎可以无损开壳,取出PCB,抽出来,我们看到电路板上覆盖了金属片用来导热。


两层PCB板子,元件密密麻麻。


从这个位置看过去,为了输出5A大电流,USB母座接口电流传输的两个弹片均做了加宽处理。

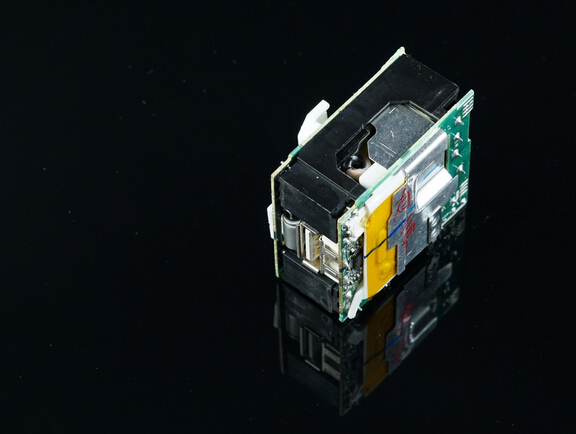

双层电路板结构,推断是一层低压输出,另外一层高压输入。

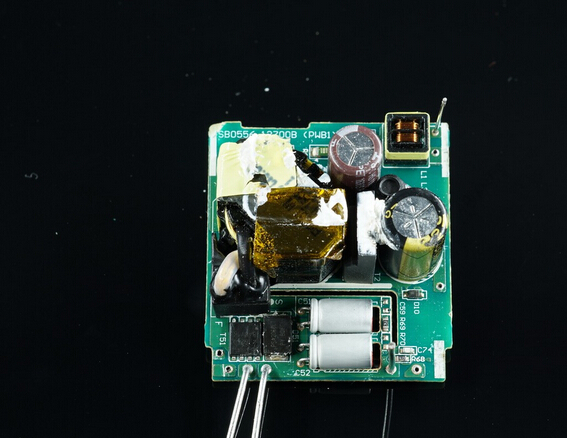

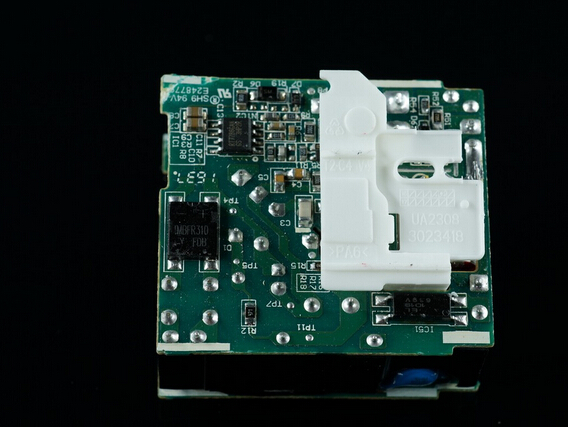

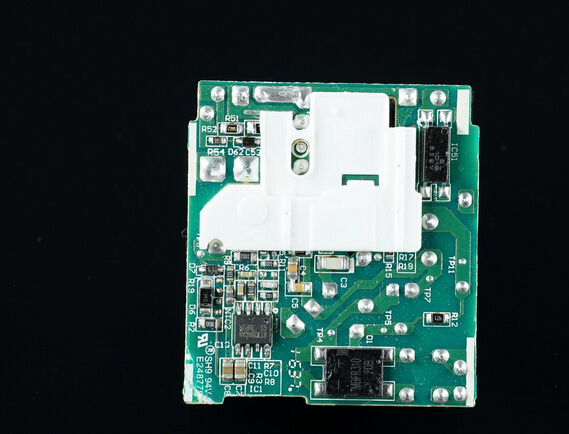

整流桥3A,耐压1000V,右上角是光耦,左下角是初级PWM控制芯片。

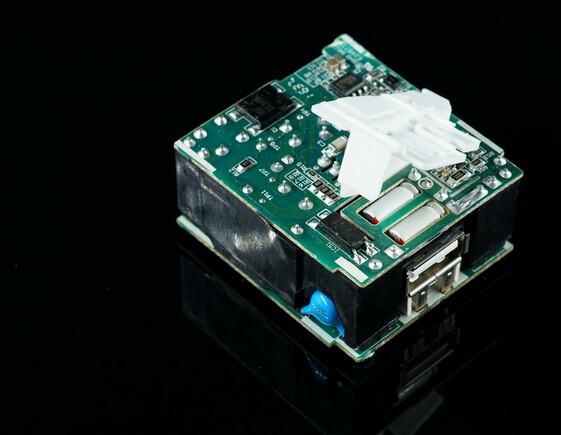

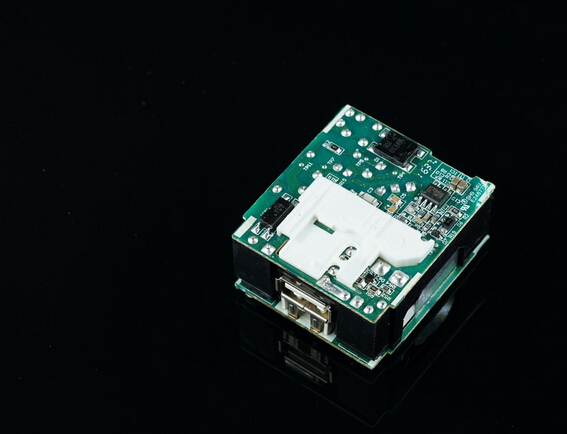

拿起绝缘塑料板,低压侧两颗固态电容,这里为了节省空间,PCB被镂空,降低总体高度。




白色绝缘片上面有字。

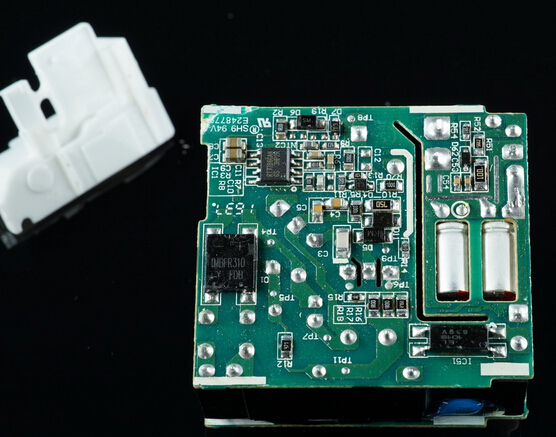

拿去绝缘盖板,可以清楚的看到两颗固态电容为大电流输出提供稳定的滤波。

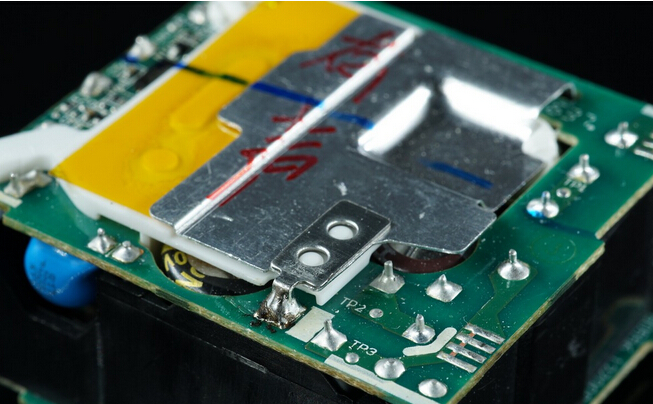

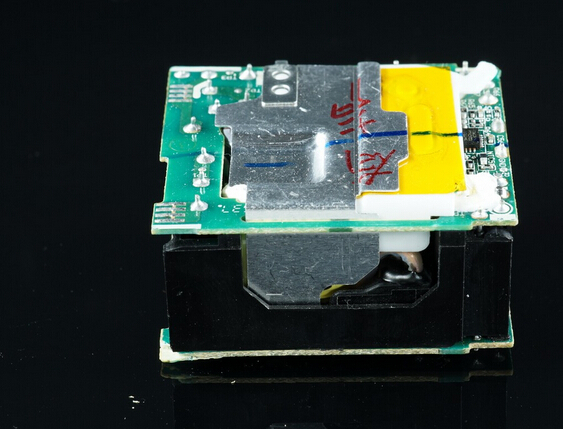

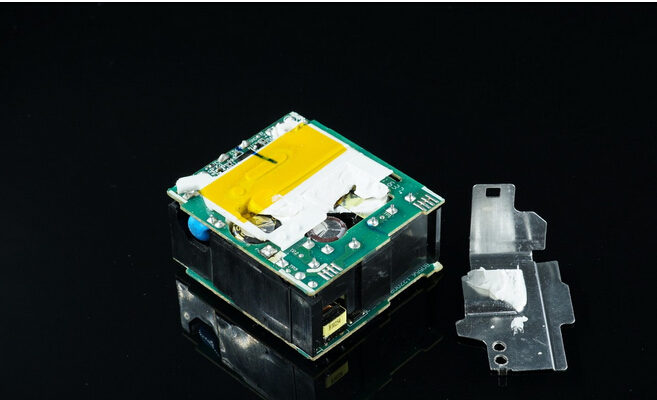

另外一面,金属导热覆盖,里面打了硅脂。


这片金属片是焊接上去了,看上去为了焊接,用了铁片。

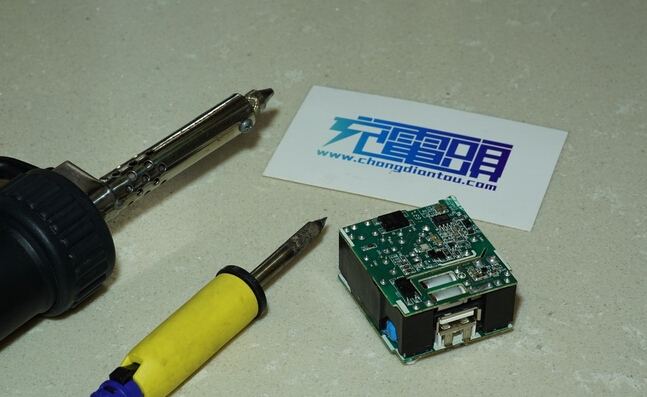

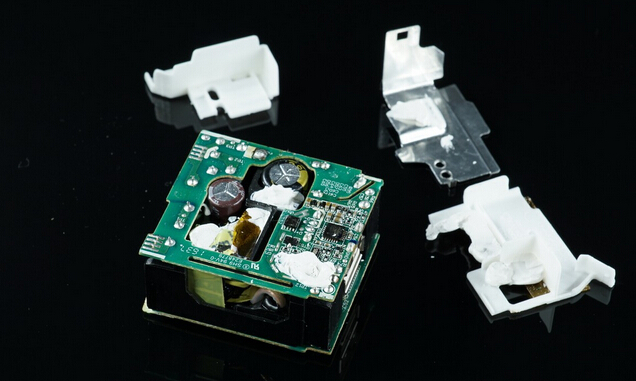

下面我们动用电烙铁卸掉散热板。

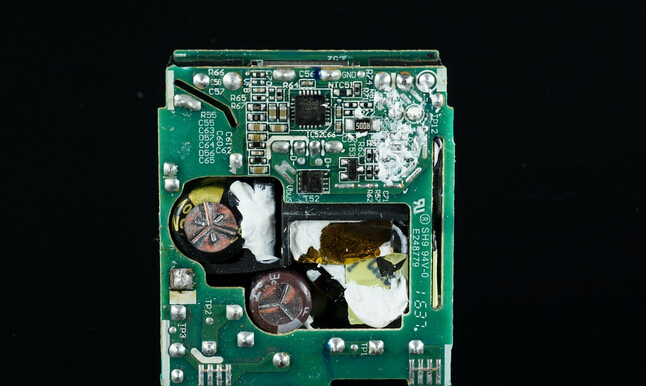

焊掉散热板以后,看到散热板是用导热胶固定在电路板上,这下面有什么玄机呢?

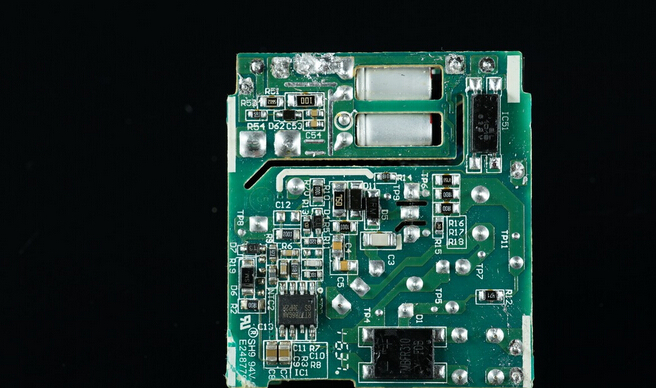

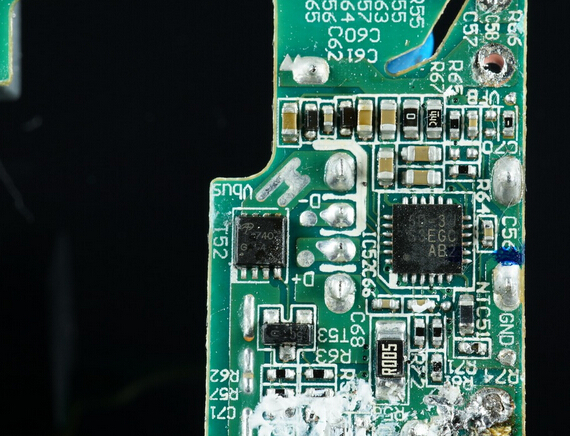

一颗单片机,还有5毫欧1206封装的取样电阻,还有一颗AO的MOS管,这里推测MOS管是在发生短路,过热等情况下关闭输出,提高安全系数。



此处是单片机和负责保护的小MOS管,单片机附近有NTC热敏电阻来检测充电器温度。


华为的SuperCharger快充协议就是存储在这颗单片机里面,可以说是这个充电器的大脑。

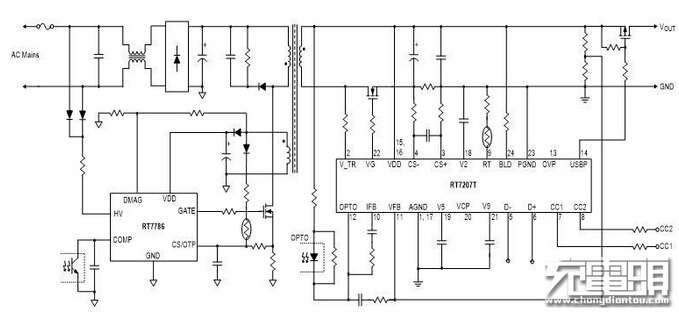

Richtek立锜RT7207单片机,这个好厉害,内置有NTC、同步整流 、输出还有MOS。1.jpg

Richtek立锜RT7207单片机,这个好厉害,内置有NTC、同步整流 、输出还有MOS。

Richtek代理,立锜代理,RT7207代理


来自Richtek立锜的RT7786初级PWM芯片。

Richtek立锜的RT7786代理


拿掉左下角的导热胶,下面是同步整流,拆到这里才发现这个电源是同步整流的,毕竟大电流小体积,只有同步整流的高效率才能做到。

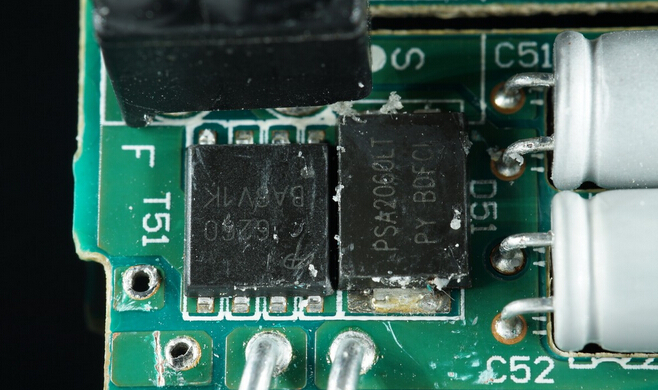

拿掉导热胶,AON6260和一颗20A的肖特基并联提供同步整流,肖特基用来提高效率。

AON6260代理




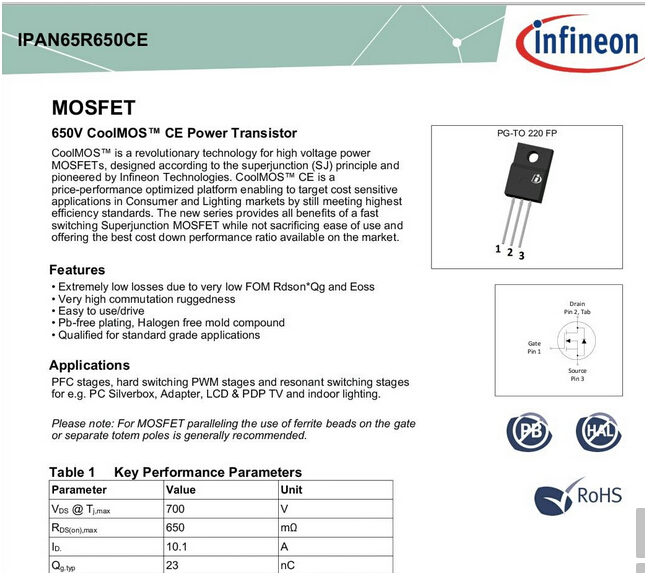

IPAN65R650CE 该MOS管出自国际一线品牌英飞凌。IPAN65R650CE代理



三、性能测试

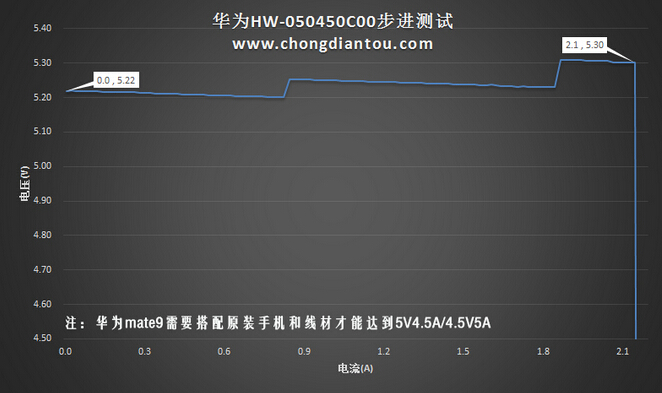

在5V2A普通模式下,充电器的空载输出为5.22V,最大电压电流为5.3V2.1A。5V4A限于测试工具有限暂不测试。

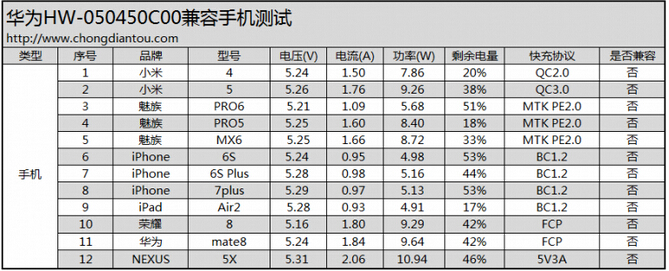

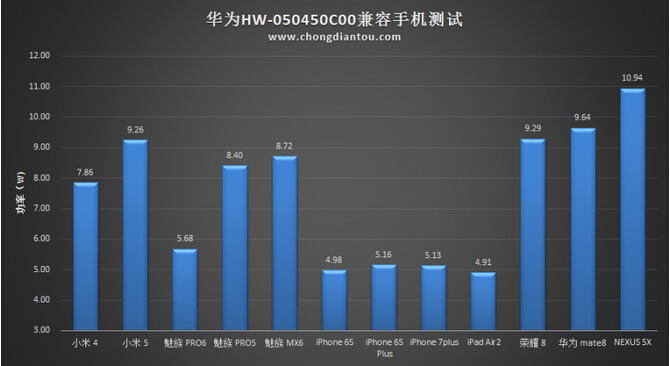

接下来测试对各品牌主流手机的兼容性如何。


以上数款快充手机均无法进行快充,甚至自家的荣耀8和Mate8也无法触发FCP快充协议,可见仅支持SuperCharger快充。


从对移动电源的兼容性来看,华为Mate9充电器只能以5V2A充电。那么SuperCharger到底快在哪里?我们分别使用5V2A充电器、FCP快充充电器、华为Mate9充电器对华为Mate9进行关机熄屏状态下进行充电测试,结果有点意外。

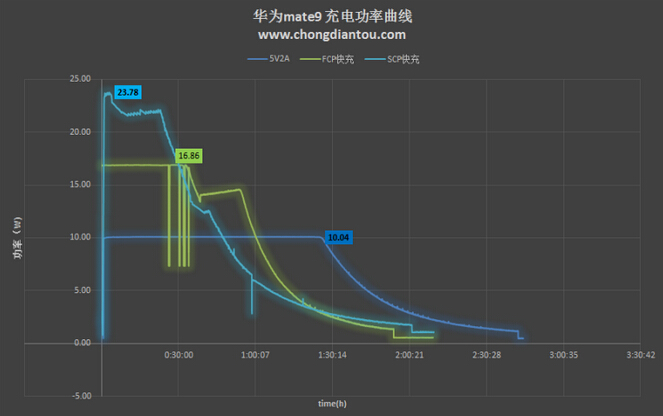

深蓝色代表5V2A充电、草绿色代表FCP快充充电、淡蓝色代表SuperCharger快充充电,从图中可以看出三种充电模式的最大功率分别为:10.4W、16.86W、23.78W。5V2A充电模式功率最为稳定,FCP模式次之,SuperCharger模式功率变化最大,功率维持20W以上不到半个小时

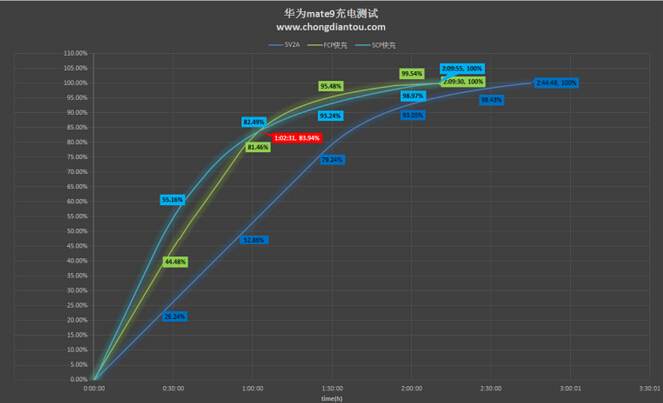

深蓝色代表5V2A充电、草绿色代表FCP快充充电、淡蓝色代表SuperCharger快充充电,从充电百分比变化曲线可以看出,三种模式前60分钟充电最快的是SuperCharger模式,FCP次之,5V普通模式最慢。FCP和SCP模式在1小时02分充入电量交汇、之后反超,5V2A曲线斜率变化最为稳定。三种模式充电耗费时长分别为3小时20分、2小时09分、2小时09分,也就是FCP和SuperCharger快充在充电时间上差别不大、比普通的5V2A快上一个小时。SuperCharge超级快充的意义在于,前一个小时比其他快充能够更快的将你的手机充至80%以上。

评测总结:

作为华为第一款低压大电流方案充电器,5V4.5A、4.5V5A的输出意味着华为在接下来的快充标准上表明了态度和立场。由此可见未来数码配件领域将出现两个分水岭,智能手机巨头将更加倾向于低电压大电流方案;而平板、笔电则选择了USB PD充电协议;但是他们输入用的都是Type-C接口。通过我们的实测,发现华为Mate9不但支持自家的SuperCharger、FCP,还支持USB PD,可见华为在Mate9的快充技术上倾注了不少心血。基于目前支持SuperCharge快充的数码配件(充电宝、车充、插线板、多口充)完全为零,迅速丰富华为自家的快充生态产品已经刻不容缓,而对于第三方配件品牌又将迎来新的增长点。华为此举是否为仍在坚守高压快充的手机厂商带来启示?我们拭目以待.
