基于芯朋微PN8356的5V1A充电器电源应用方案

PN8356SEC-R1 5V1A充电器电源应用方案

基于芯朋微PN8356的5V1A充电器电源应用方案

规格

输入电压：90~264Vac
输出功率：5W
输出特性：5V/1.0A

特性概述：
·单面板设计，双面元器件，尺寸：42.5mm*32mm；
·输入电压：90~264Vac；
·输出功率：5W(5V1A)；
·待机功耗：<75mW
·拥有可输出短路保护，输出过流保护，VDD 过压保护，FB 分压电阻开路短路保护，以及电流检
测电阻Rcs 开短路保护，过温保护；
·平均效率：≥70.0%（输出线端 1.5m AWG 24）；

电源介绍
该报告提供了一种基于PN8356 设计输出5V/1A 的开关电源。
该报告包含了原理图，电源输入输出规格，BOM 表和变压器参数以及安规和EMI 测试数据等资料。

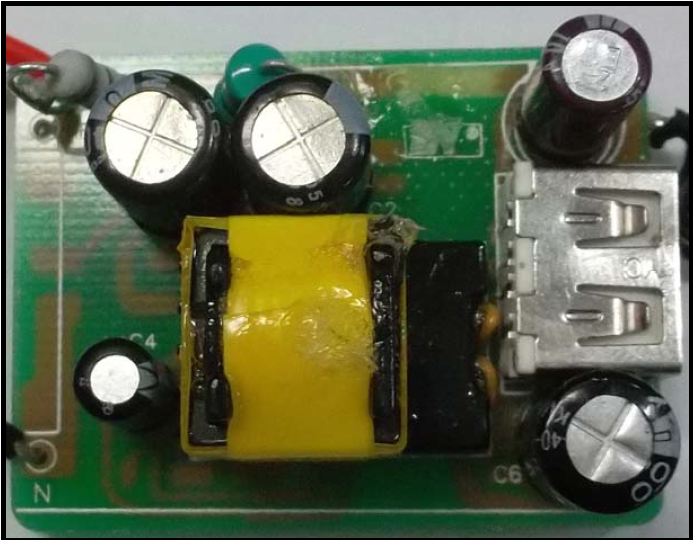

以下为该电源的实物图片：

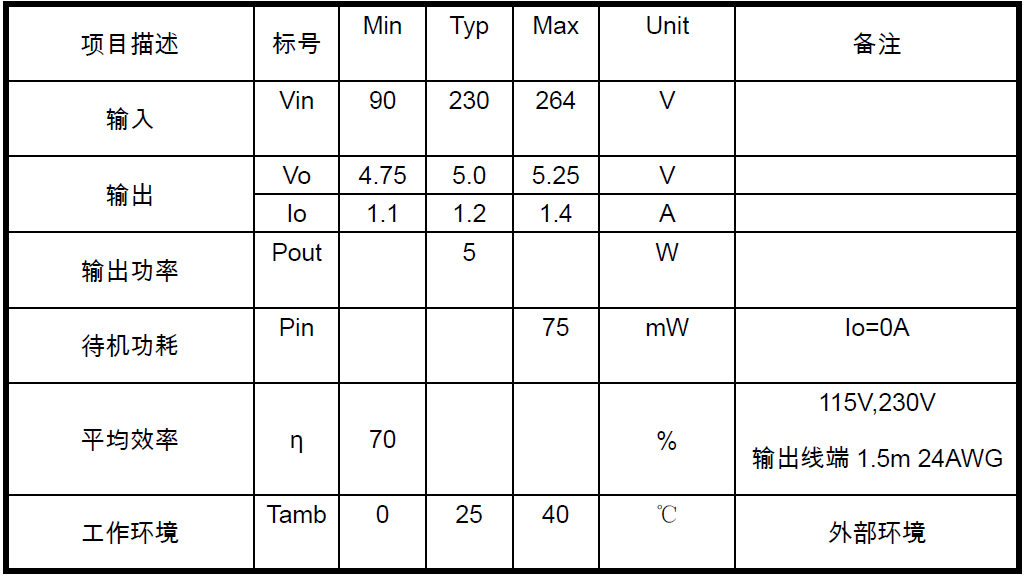

电源规格明细

电源原理图

4． 电路描述
该电路图中R5,R11,R6为反馈分压电阻，通过辅助绕组检测次级的电压，使输出电压维持在5V。
C3为环路补偿电容，空载时电压接近0V，最大负载时电压接近2.5V；
D1，R4，以及R3，C7 组成RCD 箝位电路，用于吸收功率Mos（集成于PN8356 内部）漏源端尖锋
电压。
PN8356 内置高压启动功能，可以在200mS 以内完全启动；
当PN8356 本体温度太高时，其内置的OTP 保护功能会及时动作，关闭IC，以保护整个系统，温度下
降之后再自动重启；
电路具有输出短路保护，输出过流保护，开环保护， VDD 过压保护等功能，以提高整个系统的可靠性；
当反馈脚FB 的分压电阻开路或短路时，系统都会进入保护状态；
当CS 脚短路（或Rcs 短路）时系统会发生保护并进入Latch 状态，以确保系统不会被损坏；
C1，L2，C2 组成π 性滤波，以改善EMI 性能；
