基于芯朋微PN8358的5V1.5A充电器应用方案

芯朋微代理商奥伟斯科技正式推出基于芯朋微PN8358的5V1.5A充电器应用方案

规格

输入电压：90~265Vac
输出功率：7.5W
输出特性：5.0V/1.5A

特性概述：
·双面板设计，单面元器件，面积：33.7mm*53.7mm；
·输入电压：90~265Vac；
·输出功率：7.5W(Typical)；
·待机功耗：<100mW
·拥有可输出短路保护，输出过流保护，VDD 过压保护，FB 分压电阻开路短路保护，以及电流侦
测电阻Rcs 短路和过温保护；
·平均效率：≥71.2%（输出线端 1.5m AWG 24）；

电源介绍
该报告提供了一种基于PN8358 设计输出5.0V/1.5A 的开关电源。
该报告包含了原理图，电源输入输出规格，BOM 表和变压器参数以及安规和EMI 测试数据等资料。

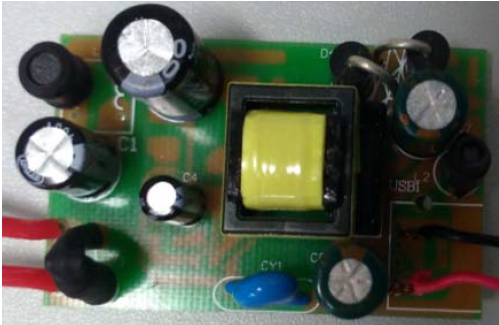

以下为该电源的实物图片

电路描述
该电路图中R8、R9、R10为反馈分压电阻，C5起到环路补偿的作用；
D1，R3，R4，R5，C3 组成RCD 箝位电路，用于吸收功率Mos（集成于PN8358 内部）漏源端尖锋电
压，可以视情况予以减轻。
PN8358 内置高压启动功能，可以在200mS 以内完全启动；
PN8358 本体温度太高时，其内置的OTP 保护功能会及时动作，关闭IC，以保护整个系统，温度下降之
后在自动重启；
电路具有输出短路保护，输出过流保护，开环保护， VDD 过压保护等功能，以提高整个系统的可靠性；
当连接到反馈脚FB 的分压电阻开路或短路时，系统都会进入保护状态；
当CS 脚短路（或Rcs 短路）时系统会发生保护并进入Latch 状态，以确保系统不会被损坏；
C1，L1，C2 组成π性滤波，以改善EMI 性能；
