基于TOP267EG的电动工具锂电池充电解决方案

基于Power Integrations TOP267EG的电动工具锂电池充电解决方案

TOP267EG电动工具的可靠、快速及高效的锂电池充电解决方案

在众多电动工具应用中，直流电池供电设备用户体验较好，所以比液态燃料和交流供电的有线设备更受用户欢迎。为了延长每次充电后的工作时间，电池供电电动工具的电池容量不断在增大；但与此同时，用户也要求电池充电时间必须越来越短。因而，电池充电器作为关键配件，要提供更大功率、更高效率，还必须保证安全可靠。

Power Integrations拥有完整的中等功率电源转换IC产品系列组合 — TopSwitch™-JX、HiperPFS™-3、HiperTFS™-2和HiperLCS™，可以为锂电池供电电动工具提供效率最高、元件数最少的充电解决方案。PI提供了多个可满足不同电动工具要求的参考设计。

TOP267EG 106W-采用TopSwitch-JX的高压输入的反激式充电器

TOP267EG 118W-采用TopSwitch-JX的具有热折返特性、无风扇、高压输入的反激式充

Power Integrations针对电动工具应用中的离线电源转换推出了一系列高度集成的高压IC。方案包括反激式、双管正激和LLC拓扑结构，输出功率从5 W到586 W不等。每个器件都将高压MOSFET、控制器和���护电路集成到同一个可散热封装内。精确恒流(CC)控制可确保设计的可靠性，使其满足电动工具电池充电器应用的要求。

其他特色包括：

• 电流限流和热关断（提供自动故障恢复功能），可提高可靠性

• 频率抖动可降低EMI

• 高开关频率可大幅减小磁芯尺寸

摘要和功能
低功率反激式设计，元件数量少
165 VAC至264 VAC通用输入（无PFC）
66 kHz操作，高效率
高满载效率（在230 V时为89％）
宽输出范围59 V  -  1.5 V

1简介
本工程报告介绍了59 V（标称），106 W反激参考设计电源工作在165 VAC至264 VAC。 设计电源输出
具有用于电池充电器的恒定电压/恒定电流特性应用程序。 充电电路针对铅酸电池进行了优化。 充电时
电流低于〜0.5 A，输出电压从59 V充电电压切换到a浮充电压为56 V，以维持电池充电而不会过充电。 这是一个标准特性用于铅酸蓄电池充电器。该设计基于没有PFC输入级的TOP267EG。 它设计用于操作在风扇冷却的外壳。 该设计利用空气转向器来引导冷却空气主要散热器。 这使得所需的散热器尺寸（和器件尺寸）最小化

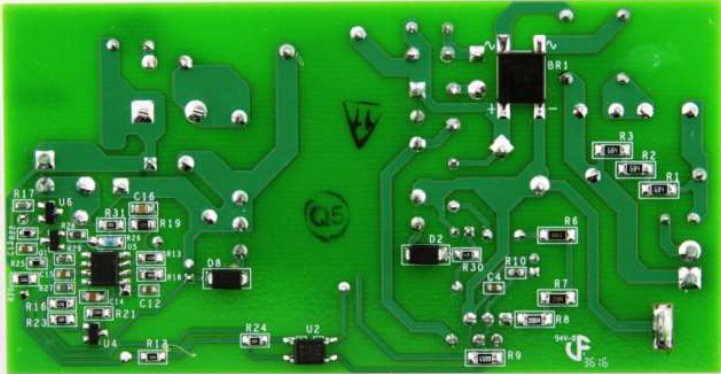

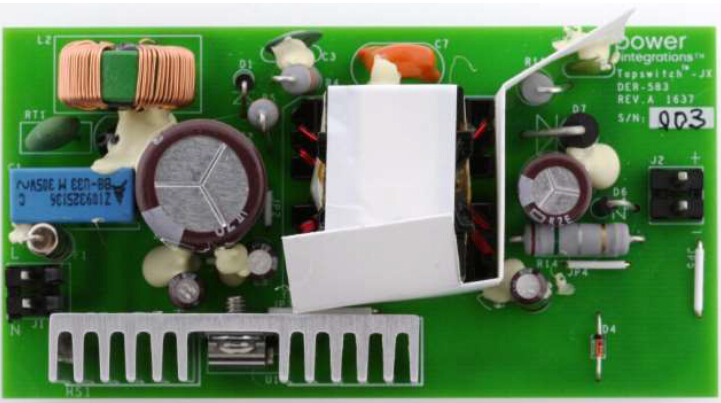

TOPSwitch U1。 转向器可以在图1的照片中看到。

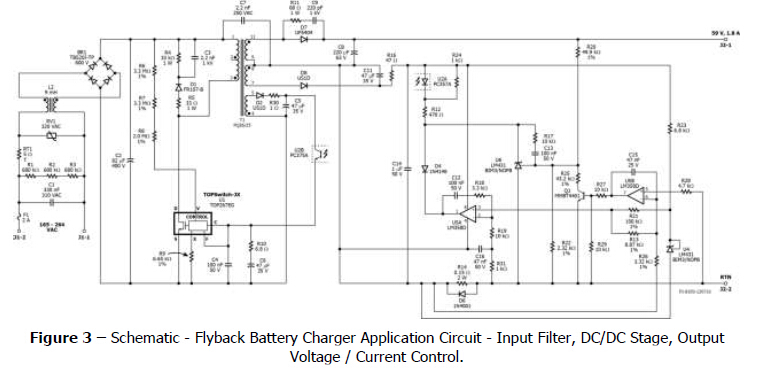

TOP267EG原理图

TOP267EG原理图 - 反激式电池充电器应用电路 - 输入
