JM105NS

JM105NS 五通道触摸感应芯片

JM105NS概述
JM105NS是一款有5个独立的电容式触摸感应通道和6个I/O端口的8位专用集成电路。
本产品的特点和优势：
输出信号可根据需要设置，选择范围宽，操作简单，使用方便
可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高
可直接触摸金属部件（如金属台灯，金属长臂灯等）
应用电路简单，外围器件少，加工方便，成本低。
抗电源干扰及手机干扰特性好。EFT可以达到4KV以上；近距离、多角度手机干扰、对讲机干扰，触摸
响应灵敏度及可靠性不受影响。

JM105NS特性简介
典型工作电压： 2.4V~5.5V
工作频率：DC~20MHz
触摸传感通道：5通道
内置上电复位(POR)
内置低电压复位 (LVR)
采用低功率的CMOS技术

JM105NS应用电路（供参考，实际应用以工程部提供为依据）
可实现多种通讯方式（与主控制器之间）：
方式1：IO 端口一对一方式
方式2：BCD（二进制编码）方式
方式3：ADC(或叫OC 门输出,不同按键给出不同电压值)方式
方式4：PWM，UART，IIC…等其他定制方式,请与业务部联系

JM105NS: 点对点方式, 输出 TTL 电平信号（方式一）
(一个触摸通道对应一个触摸感应PAD，同时对应一个主控的I/O 控制)
说明：此方案适用于：原主控有足够富余的I/O 口资源
优点：不需要修改原主控的程序，直接替换原有机械式轻触按键板，方便，快捷，研发周期短
应用实例：数控机床，智能设备控制，触摸开关，MP3/MP4, 玩具，音响设备。。。

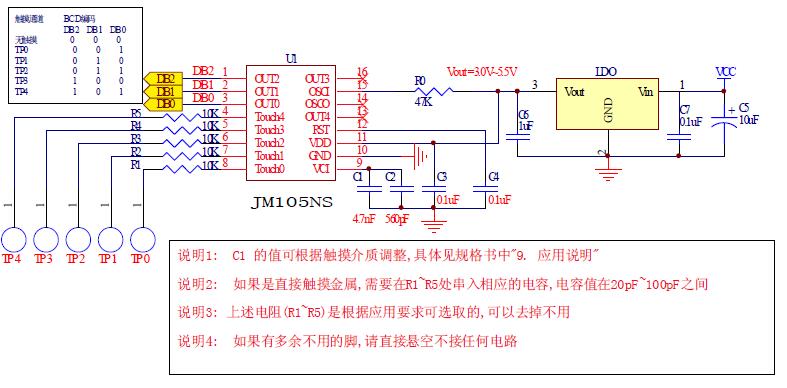

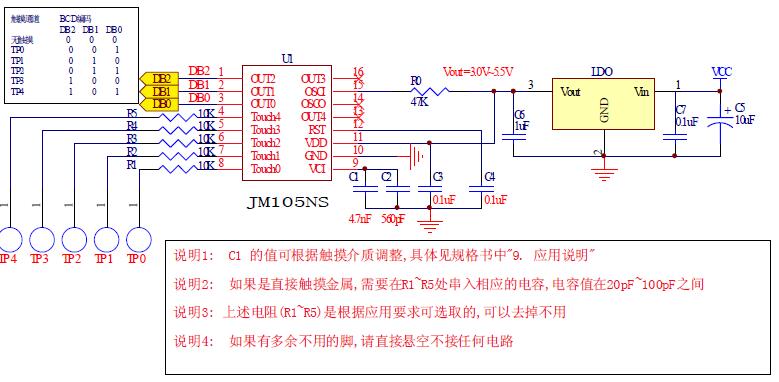

JM105NS BCD 编码输出（方式二）
(一个触摸通道对应一个触摸感应PAD，同时对应一个BCD 编码信息)
说明：此方案适用于：可以根据需要灵活变动按键定义，对I/O 口的资源有相当的限制
优点： 占用I/O 口资源较少
应用实例：密码保险柜，可视门禁，电梯控制，办公智能设备，KTV 控制面板。。。

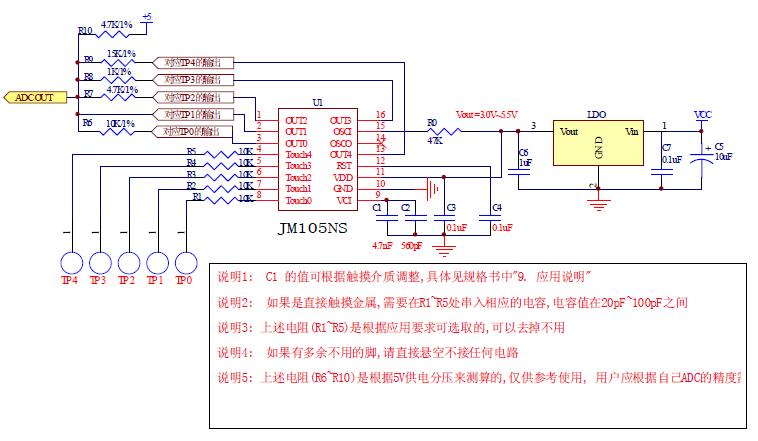

JM105NS:ADC 输出（方式三）
(一个触摸通道对应一个触摸感应PAD，同时给出一个对应的电压值)
此方案适用于：原来使用ADC 方式读取不同按键值的控制方案 ，资源严重缺乏且主控具有
ADC 读取的IO
优点： 占用I/O 口资源较少
应用实例：液晶电视/液晶显示器，反光镜倒车雷达，多媒体播放器，智能触摸洗衣机。。。

应用经验：
1：请注意，当触摸介质比较厚时，单个触摸点的面积要相对的大一些，比如用3mm 以上的非导电介质时，单个按键的触摸面积最好在直径为15mm 左右
2：由于不同的介质传导电荷的能力不同，以上表格的参数，仅供参考，具体应根据实际应用的需求来调整触摸感应的灵敏度
3：并不是电容越大就越灵敏，不合适的电容，会导致过灵敏或反应迟钝，调整依据以手指刚好接触到触摸介质有反应为最佳，如果需要用力压才有反应，说明灵敏度不够，如果还没有接触到介质就有反应，说明灵敏度过高
4：如果电源的纹波幅度达到了0.2V,建议要对电源做特别处理，比如增加稳压或是滤波等
5: 在某些特定的应用上,要尽可能的让触摸电路远离某些功能电路,比如收音机,RF 等等
