太阳能是一种重要可再生能源，太阳能发电可有效的改善和缓解当前全球性的能源短缺。为了更充分的利用太阳能，需要选择一款具有较高稳定性的控制芯片来设计太阳能充电器，中科芯CKS32F103C8T6是一款高性能高性价比的微控制器，作为主控芯片运用于太阳能充电器系统中是很好的选择。

芯片特性

中科芯CKS32F103C8T6是一个高密度性能线的ARM® Cortex™-M3 32位微控制器，它包含高性能的RISC内核，高达72MHz的主频，可以有效满足性能处理要求，该芯片在市场上使用也非常广泛而且已经很成熟，可以大大减少工程师的开发难度，有效缩减开发时间。

•运行电压范围为2.0V至3.6V

•64K字节闪存

•20K字节SRAM

•2个12位ADC，1us转换时间，总共可达到16路通道

•7通道DMA控制器，支持定时器、ADC、SPI、I2C、USART外设

•总共7路定时器

•通讯接口达到9路，2路I2C，3路USART，2路SPI，1路CAN，1路USB2.0

应用概述

太阳能充电器以CKS32F103C8T6微控制器（MCU）为核心，充电电路采用TI（德州仪器）推出的TL494CN调压调流控制芯片，宽电压的输入和自带两路反馈电路，电压电流检测部分采用INA219控制芯片，MCU与TL494CN芯片通过PWM脉冲控制输出电压，从而实现可调稳定的输出不同数值的电压和设置最大的充电电流，并且可以通过IIC通信读取INA219芯片数据获取当前充电电流。

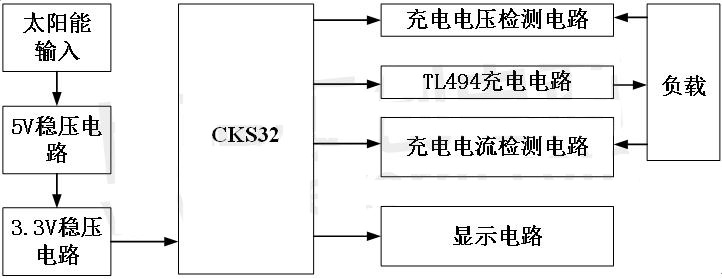

图1 功能原理框图

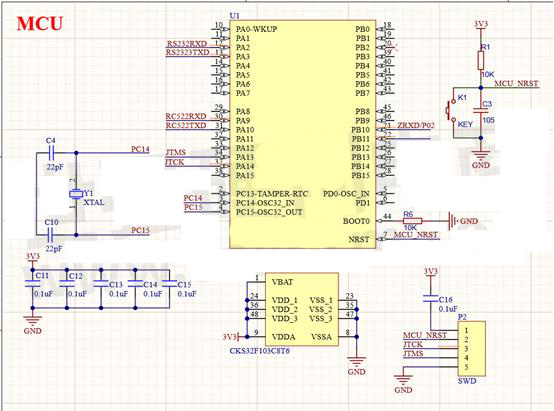

图2 MCU核心电路

主控芯片CKS32电路如图2所示，该芯片的供电电压为3.3V，NRST引脚为复位引脚，外接一个10K电阻上拉到VCC，一个1uF电容到地，并且采用32.768KHz的无源晶振作为芯片的系统时钟源。

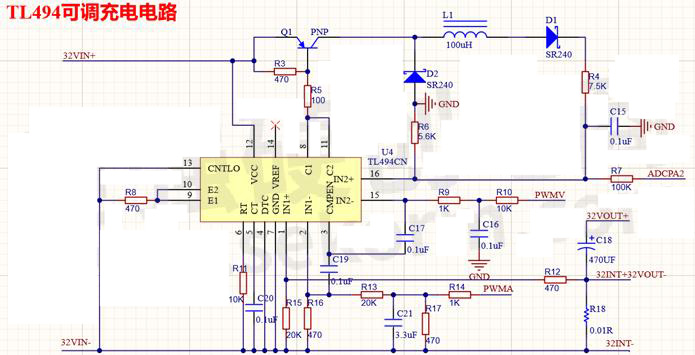

图3 TL494CN芯片可调充电电路

充电电路的主要功能是通过 PWM 控制输出稳定的电压，该电路采用TL494CN芯片作为调压调流芯片，该芯片具有宽电压的输入，输入电压范围为 7～40 V。

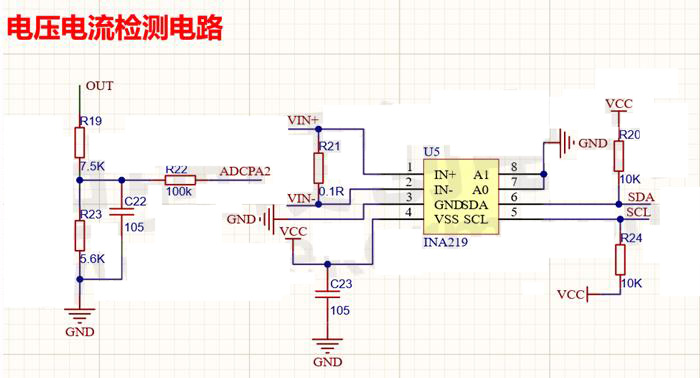

图4 电压电流检测电路

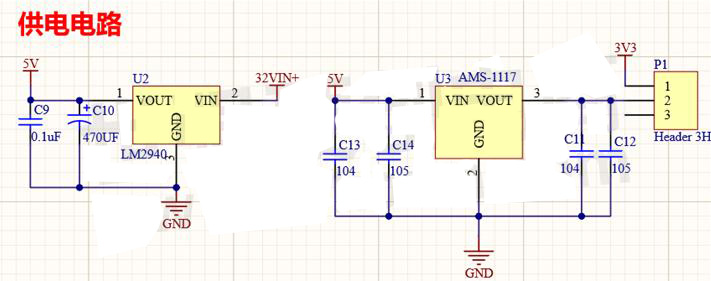

图5 稳压电路

系统供电采用太阳电池板转化得到的电能作为供电来源，通过LM2940-5.0稳压电路进行降压获得5V电压，供5V电压需要芯片和电路使用；利用AMS1117-3.3芯片设计稳压电路进行二级降压获得3.3V电压为CKS32F103C8T6进行供电，为各电路和芯片提供稳定的电压，使电路稳定运行。

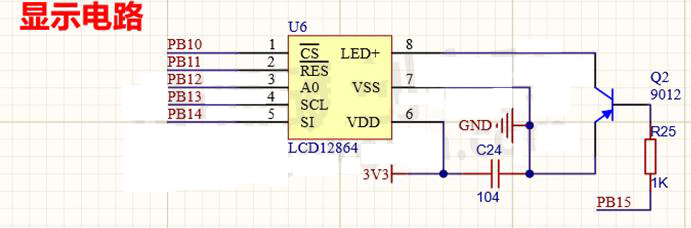

图6 显示电路

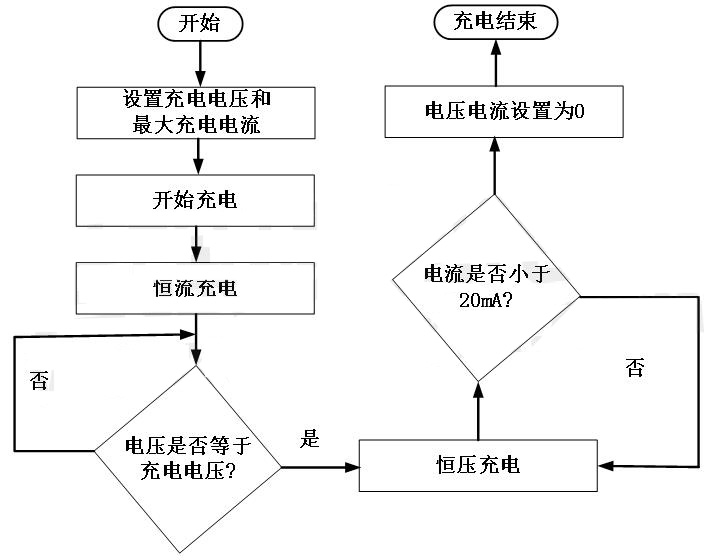

图7 软件设计流程图

应用推荐

随着社会的的快速发展，相应的主控芯片成为趋之若鹜的一大市场，高性能高性价比的中科芯CKS32F103C8T6微控制器适用于绝大部分应用产品。中科芯MCU事业部研发基于ARM® Cortex™-M0、M3、M4内核的多个系列MCU产品，以满足客户和适应市场多领域、多层次的丰富应用场景需求。
