New!盘点:全球MEMS制造商和代工厂

时间:2018-05-16    来源:本站    点击:188次

[摘要] MEMS的全称是微型电子机械系统(Micro Electromechanical System),利用半导体制造工艺和材料,将传感器、执行器、机械机构、信号处理和控制电路等集成于一体的微型器件或系统,其内部结构一般在微米甚至纳米量级。MEMS主要包含两个部分:传感器和执行器。

MEMS传感器市场

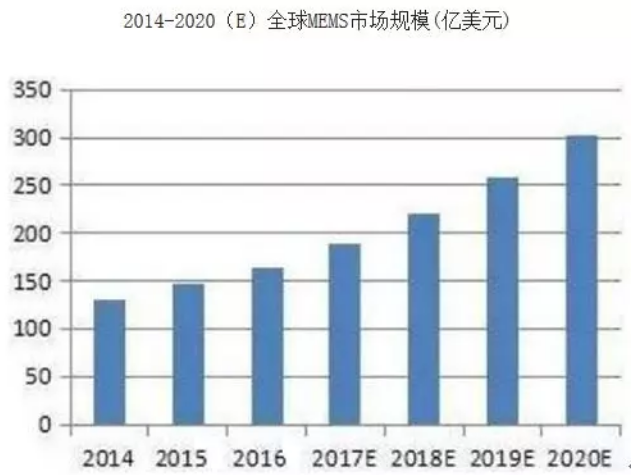

2014年,全球MEMS传感器市场规模为130亿美元,据预计2015-2020年MEMS传感器市场将以13%年复合成长率增长,2020年将达到300亿美元,市场空间大。


其中惯性传感器市场规模30亿美元,占总体MEMS整体行业规模23%,下游应用主要为消费电子和汽车,消费电子市场中MEMS传感器的终端客户一般是智能手机和平板。汽车一般有稳定的供应商合作关系,对产品质量和供应商的资质要求高。

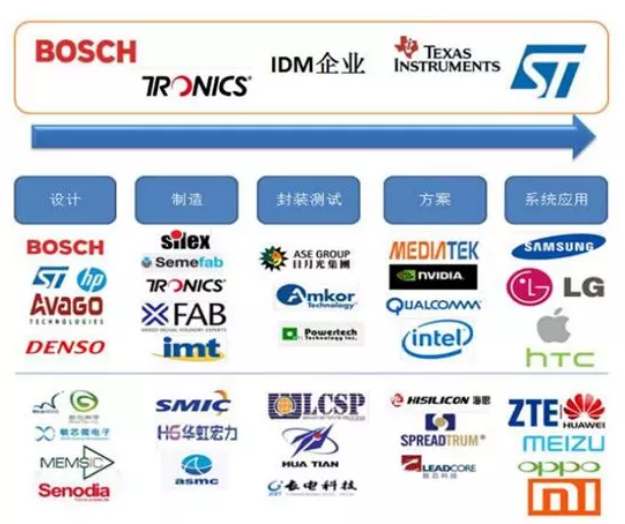

MEMS传感器供应链


MEMS产业链类似于传统半导体产业,主要包括了四大部分:前端Fabless设计环节、ODM代工晶圆厂生产环节、封装测试到下游最终应用的四大环节。

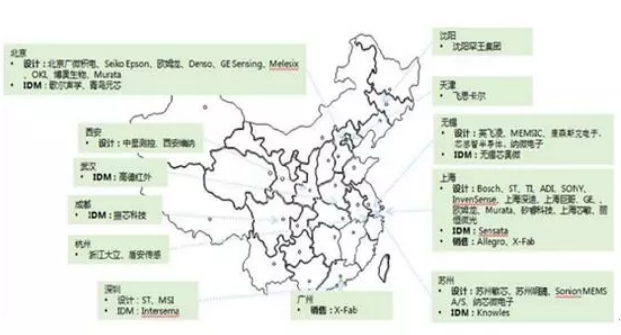

MEMS传感器国内企业的主要分布


中国的设计、制造、封装测试厂商都在积极布局MEMS,已形成完整MEMS的产业链。




长三角区域:

以上海、无锡、南京为中心。

逐渐形成包括热敏、磁敏、图像、称重、光电、温度、气敏等较为完备的传感器生产体系及产业配套。


珠三角区域:

以深圳中心城市为主。

由附近中小城市的外资企业组成以热敏、磁敏、超声波、称重为主的传感器产业体系。


东北地区:

以沈阳、长春、哈尔滨为主。

主要生产MEMS力敏传感器、气敏传感器、湿敏传感器。


京津区域:

主要以高校为主。

从事新型传感器的研发,在某些领域填补国内空白。北京已建立微米/纳米国家重点实验室。


中部地区:

以郑州、武汉、太原为主。

产学研紧密结合的模式,在PTC/NTC热敏电阻、感应式数字液位传感器和气体传感器等产业方面发展态势良好。


MEMS传感器全球供应商


全球前十名MEMS供应商:主要包括博世(BOSCH)、意法半导体(ST)、惠普(HP)、德州仪器(TI)、佳能、InvenSense、Avago和Qorvo、楼氏电子、松下等等。


其中BOSCH因为其在汽车电子和消费电子的双重布局,牢牢占据着行业的第一的位置,其营收约占前五大公司合计营收的三分之一。


大部分MEMS行业的主要厂商是以Fabless为主,例如楼氏、HP、佳能等。同时,平行的也有IDM厂商垂直参与到整条产业链的各个环节,比如 Bosch、ST等都建有自己的晶圆代工生产线。

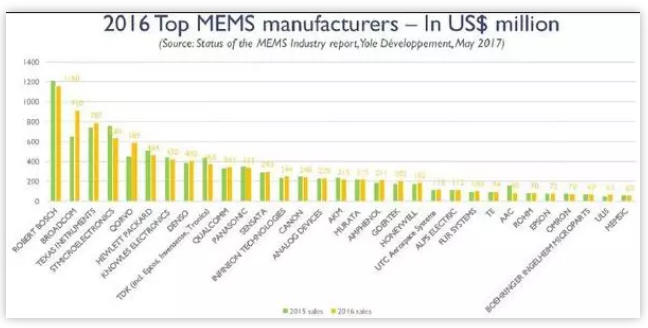

2016全球前30大MEMS厂商排名

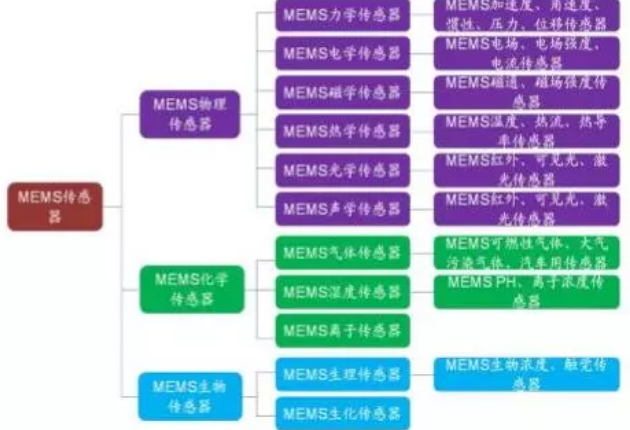

MEMS传感器分类


MEMS传感器种类很多,也有多种分类方法。按其工作原理,大致可分为MEMS物理、化学和生物传感器,其中每一种MEMS传感器又可分为很多种小类,不同的MEMS传感器可以测量不同的量,实现不同的功能。





主要的MEMS传感器包括运动传感器、压力、麦克风、环境、光传感器等。其中运动传感器可分为陀螺仪、加速度计、磁力计。


1、 MEMS运动传感器

MEMS运动传感器主要有加速度计、陀螺仪、磁力计三大类,加速度计和陀螺仪可以集成为六轴惯性传感器;磁力计和加速度计集成为电子罗盘(e-compass),加速度计、陀螺仪和磁力计可集成为9轴传感器。


惯性传感器(加速度计+陀螺仪)厂家有:意法半导体(ST)、旭化成微电子(AKM )、应美盛(InvenSense)、罗伯特.博世等。


电子罗盘(磁力计+加速度计)厂家有:旭化成微电子(AKM )、雅马哈(Yamaha)、阿尔卑斯(Alps Electric) 、美新半导体(MEMSIC)(2016年7月被华灿光电收购)等。


2、 MEMS麦克风

以智能型手机为主的手机市场系MEMS麦克风最大应用,其后为笔记型电脑、平板电脑等应用,而耳机组、医疗、车用电子、数位摄录影机、物联网亦为MEMS麦克风应用领域。


含MEMS麦克风、音频IC、微型扬声器在内的音频零组件于智能型手机、NB等电子产品扮演关键功能,其中,MEMS麦克风一般由MEMS裸晶(Die)与特殊应用IC封装而成,音频IC则涵盖音频放大器(Amplifier)、音频编解码器(Codec)等晶片。

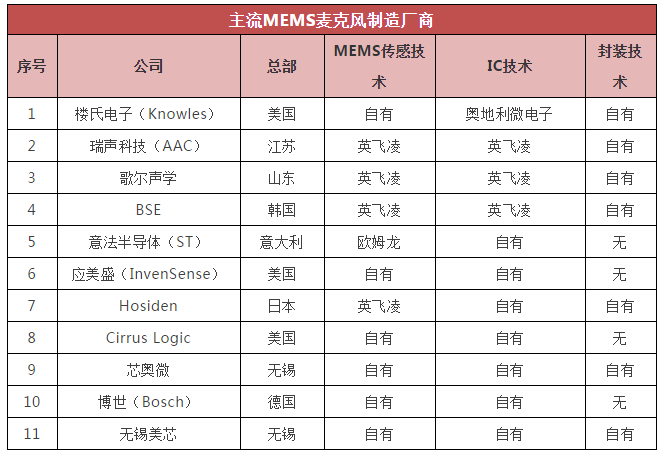

在供应链方面,楼氏电子(Knowles Electronics)、歌尔声学(GoerTek)、瑞声科技(AAC Technologies)为全球MEMS麦克风前三大厂,此三家业者主要由Sony或英飞凌(Infineon)代工生产,而意法半导体(STMicroelectronics)、博世(Bosch)、TDK、Omron等整合元件制造商(Integrated Device Manufacturer;IDM)亦为MEMS麦克风供应业者,相关音频产业供应链业者家数众多。





3、MSME压力传感器

压力传感器主要制造商:

GE Measurement&ControlSolutions、罗伯特·博世、欧姆龙、NXP-飞思卡尔、亚德诺半导体、菲尔斯特、香港HKST、TDK-EPC、Silicon Microstructures、Sensimed、敏芯微(MEMSensing)、华美澳通、北京青鸟元芯、中科院上海微系统所、无锡纳微电子有限公司、上海芯敏微系统技术有限公司、Consensic、盾安环境


4、 MEMS环境传感器

环境传感器可细分为气体、温度和湿度传感器等。


国外温度传感器主要制造商:

博世、Hygrometrix、TI、瑞士盛思锐、欧姆龙。


国外湿度传感器主要制造商:

博世、意法半导体、MEMS Vision、瑞士盛思锐、TE Sensors。
