CP2526SP-A1 启攀微6键触摸按键IC-奥伟斯科技

时间:2019-06-12    来源:本站    点击:71次

[摘要] CP2526SP-A1 启攀微6键触摸按键IC-奥伟斯科技

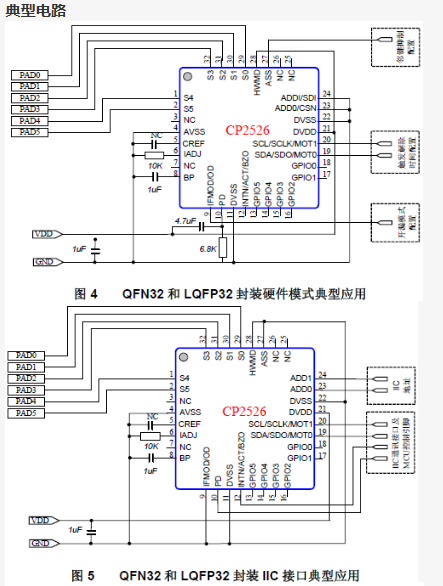

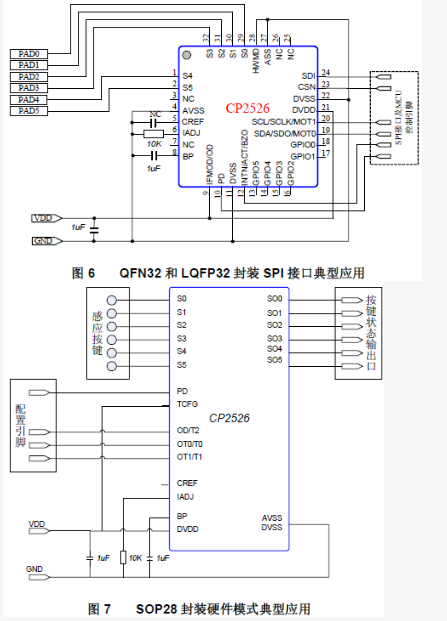

CP2526 是一款支持6 通道的电容式触摸传感芯片。内嵌高精度电容数字转换(CDC)模块,并结合专用DSP处理器,能在各种应用环境下准确识别人手指的触摸。芯片支持IIC 总线和SPI 总线,同时提供6 位可扩展GPIO。感应判断结果可选择串口输出或GPIO输出。独特的 CDC 技术可以检测到电容变化,并把该变化量转换成数字信号。转换后的数字信号经过硬件低通和DSP 处理,最后获得触摸感应判断。硬件滤波器可解决输入信号的抖动。集成特殊判断算法的DSP 处理器能实时计算出每个感应通道的状态。感应判决算法具有自校准功能,能适应多种应用环境的变化。CP2526 支持两种配置模式,软件模式和硬件模式。软件模式下,按键状态可以通过读取按键状态寄存器获取或者直接通过GPIO 引脚获取;硬件模式下不支持串口访问,按键状态直接通过GPIO输出。芯片在正常工作模式下,功耗为400uA。CP2526 采用CMOS 工艺,可工作于2.8V ~ 5.5V,有5mm x 5mm QFN32 和7mm x 7mm LQFP32 和7.6mm x 17.5mm SOP28 三种封装。CP2526 QFN32 和LQFP32 的封装形式,同时支持软件模式和硬件模式,而SOP28 封装形式只支持硬件模式。

CP2526适用于家电、电梯、安防、控制器等产品

特性

-6路感应通道,每路灵敏度可单独调节
-触摸响应时间:18~20ms @正常模式,120ms @省电模式
-电容检测范围:0~80pF,检测分辨率典型值为0.02pF,且分辨率可调
-工作电压范围为2.8V~5.5V
-内建振荡器、上电复位系统和高PSRR 的LDO
-相邻感应通道抑制功能(ASS)
-专用感应判断算法能自适应环境变化
-按键状态通过GPIO 直接输出,支持开漏输出

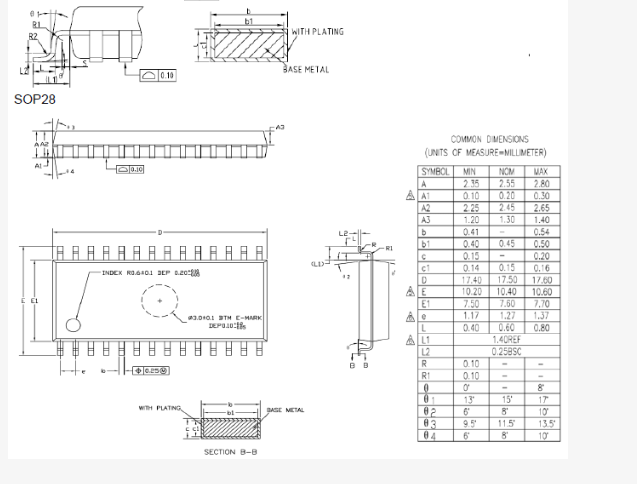

-CMOS 工艺,QFN32、LQFP32 和SOP28 三种封装





OWEIS TECH Co., LTD. 启攀微电子CHIPHOMER一级代理
深圳市奥伟斯科技有限公司 启攀微电子CHIPHOMER一级代理
启攀微触摸芯片代理
启攀微触摸按键芯片代理
启攀微触摸控制芯片代理
一、充电OVP
      1.CP3206(芯片耐压超高至30V)
充电保护芯片,过压,过流,锂电池过压保护,6.8V过压保护 DNF2*2 8L APL3206

   2.CP3216  自适应,兼容CP3206和3208 NOKIA充电器.

CP3216DN-A1是专门针对类似于Nokia的非稳压线性充电器开发的一款充电保护芯片,适用于MTK6253 6238 6239 6235平台,

相对CP3206DN-A1,芯片内部增加了LDO工作模式,兼容BP24350及BP24352,同时也向下兼容现有的CP3206 CP3216DN-A1支持高达30V的输入耐压,OVP过压保护门限典型值为10V

当输入电压超过10V低于30V时,CP3216DN-A1关闭外部输入进入保护状态

当输入电压超过6.8V低于10V时,CP3216DN-A1工作在LDO模式,输出5.2V保证正常的充电

当输入电压低于6.8V时,CP3216DN-A1工作在开关模式,同CP3206DN-A1一致

二、音乐功放系列
提供用于手持式设备(包括手机、 MP3 、 PMP、电子词典 等)的音频功放产品。音频功放产品包括AB 类、D类的全差分及非差分类型,它们具有很高的PSRR,片内集成咔嗒声与噼啪声抑制电路,宽广的工作电压范围、极低的关断电流和纤小的封装。


1.CP2230 类D类(G类)  恒定2W,单声道,高效率,高品质,高输出功率,IPM智能电源管理系统 (PIN TO PIN MAX9730) QFN-28

2.CP2217 D类   3W,单声道,自增益管理(PIN TO PIN YDA145) CSP9/DFN8

3.CP2216 D类  3W,单声道,自增益管理(PIN TO PIN TI2010) CSP9/DFN8

4.CP2210 D类   3W,单声道,无需滤波器(PIN TO PIN  TI2010)CSP9/DFN8

5.CP2212 D类   3W/ch 、立体声、无需滤波器、D类音频功率放大器(PIN TO PIN
TPA2012,LM4674)CSP9,DFN8

6.CP2295 AB类  1.7W,单声道,无须BYPASS电容,全差分音频功放(PIN TO PIN
TI2010对于已经设计2010功放的板子无法解决FM干扰的,直接用CP2295替换,无须改板)CSP9

7.CP2290 AB类 3W,单声道,音频功放(PIN TO PIN LM4990ITL)

8.CP2296 AB类 3.1W,单声道,内置反馈电阻,全差分音频功放 CSP9,MSOP8,DFN8

9.CP2203 AB类 1.25W 、单声道、全差分音频功率放大器(PIN TO PIN TPA6203A1, TPA6201, TPA6205
)CSP8, MSOP8

10.CP2261 AB类 2.8W/ch 、立体声、内置反馈电阻、全差分音频功率放大器 QFN16

11.CP2262 D类(推荐**) 双音圈喇叭音频功放QFN16 Power output at 5.0V, 10%THD, 8Ω/coil 2.6 W
(typ)

12.CP2266 D类(推荐**) 三音圈喇叭音频功放QFN32 Power output at 5.0V, 1%THD, 6Ω/coil 5.4 W
(typ) Power output at 5.0V, 10%THD, 6Ω/coil 6.3 W (typ)

13.CP2235 D类(强力推荐****************) 10W 大功率音频功放,输入宽电压

三、背光驱动系列
提供用于手持式设备(包括手机, MP3 , PMP 等)背光 LED 驱动器产品。背光 LED 驱动器产品包括无电感的电荷泵型白光 LED 驱动器(并联 LED )、电感型白光 LED 驱动器(串联 LED )以及恒流源型白光LED驱动器,它们都具有高效率、低噪音、小型封装等特点。


1.CP2128 电荷泵型 低噪声、恒压电荷泵型2倍并联白光LED驱动器,可做闪光灯IC,或需要直接升5V的DC-DC SOT23-6L
AAT3110,AT1310,LTC3200,CAT3200,RT9361,REG710,TCA62753FUG,YB1300

2.CP2133 电荷泵型 4路1倍/1.5倍电荷泵型双模高效率并联白光LED驱动器 QFN16L FAN5616,YB1313,TPS60230

3.CP2136(强力推荐**) 电荷泵型 一线脉冲计数调光、6路1X/2X自适应电荷泵型LED驱动器(对于大屏使用5,6路LED都可以使用,性价比高) QFN16L
4.CP2166  6路背光

5.CP2148  八路低压降恒流型并联,驱动8 路LED,每路LED 最大电流:25mA 采用一线脉冲计数调光方式,LED 电流分16 步对数可调

以下为10.0~60.0寸屏背光

6.CP2123 BOOST  PWM调光 最多60个LED,单串10LED 应用于中大屏LCD背光升压型白光LED驱动器 SOT23-5L & DFN8L2X2

7.CP2124 BOOST 一线调光 最多60个LED,单串10LED 应用于中大屏LCD背光升压型白光LED驱动器 SOT23-5L & DFN8L2X2

8.CP2120 BOOST PWM调光 单串10LED,比CP2123更节省空间和成本 TSOT-23

9.CP2188 BOOST+恒流  80个LED 应用于中大屏LCD背光升压型白光LED驱动器  MP3388

四、电阻式触摸屏控制器系列

1.CP2056 SPI 超低功耗、内置参考电压源、四线触摸屏控制器,压力检测(防止飞笔) TSSOP16,QFN16 TSC2046, AK4182A,

MT6301, AR7643, ADS7843, ADS7846, UH7843, XPT2046, ET2046Y
2.CP2007(强力推荐**) I2C I2C接口四线触摸屏控制器 TSSOP16,WCSP12 (PIN TO PIN TSC2007)
功能兼容AK4183

五、电容式触摸控制IC(带有背光驱动,蜂鸣,滑动检测功能,工作电压2.8-5.5V)

1.CP2532 SPI/IIC 12通道 多功能、宽工作电压范围、12键电容性触摸检测芯片 LQFP44,  QFN40

2.CP2528 SPI/IIC 8通道 多功能、宽工作电压范围、8键电容性触摸检测芯片 LQFP32,QFN32

3.CP2526    6通道 多功能、宽工作电压范围、6键电容性触摸检测芯片 SOP28 QFN32

4.CP2524    4通道 多功能、宽工作电压范围、4键电容性触摸检测芯片 SOP24  QFN

5.CP2682    8通道 防水,抗电磁干扰 SSOP-24,SOP24,QFN

6.CP2688    8通道 SOC芯片 可编程

7.最新推出CP2681 单点触摸IC a触摸控制触 b摸开关功能,可以用于各类型单键触摸产品

六. 最新产品CP2701(USB接口IC)
  目前在欧洲要求的5PIN USB接口上实现充电,数据传输以及耳机一体话可以使用该产品
特点:1.内置了充电保护功能
     2.支持USB2.0
     3.QFN20 3X3mm超小封装,焊点少,节约面积
     4.支持UART
CP2701实现手机、MID等设备通过唯一的Micro-USB接口进行充电、USB通信,UART端口程序下载,以及带有Microphone, 线控耳机或者喇叭的连接
CP2701可以自动识别充电器类型,设置相应的充电电流,并且可以提
供到达28V的过压保护
CP2701内置5Bit的ADC模块,自动识别外设类型,基带芯片通过IIC接
口控制芯片内部的模拟开关继续信号的选择

七. 移动电源 三合一 芯片
    CP4050, 硬件模式,放电1A, 充电2A.
效率83%以上,支持4路指示灯25,50,75,100%
    移动电源 二合一 芯片
   CP4048  省4050指示灯功能
CP2524SP-A1 Chiphomer 4键触摸按键IC SOP24

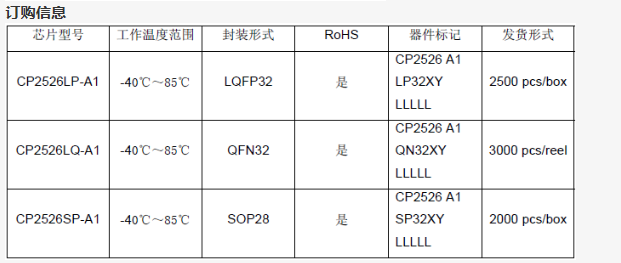

CP2526SP28-A1 Chiphomer 6键触摸按键IC SOP28
CP2528LQ32B Chiphomer 8键触摸按键IC QFN32
CP2528LP32B Chiphomer 8键触摸按键IC LQFP-32

CP2532LQ40B
 Chiphomer 12键触摸按键IC QFN40
CP2532LP48B
 Chiphomer 12键触摸按键IC LQFP48
CP2681-A1 Chiphomer 1键触摸按键IC SOT23-6
CP2681-B1 Chiphomer 1键触摸按键IC SOT23-6
CP2680SP8-A1 Chiphomer 2键触摸按键IC SOP8
CP2680SP14-A1 Chiphomer 4键触摸按键IC SOP14
CP2682SS24-A1 Chiphomer 8键触摸按键IC SSOP24
CP2682QN24-A1 Chiphomer 8键触摸按键IC QFN24
CP2682SP24-A1 Chiphomer 8键触摸按键IC SOP24
CP2308STCF Chiphomer 启攀微LDO代理 SOT23-6
CP2123ST-A2 Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2123ST-A1 Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2124 Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2128 Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2136QN-A3 Chiphomer 启攀微LED驱动器 QFN16
CP2148 Chiphomer 启攀微LED驱动器 QFN16
CP2166QN-A1 Chiphomer 启攀微六路共阳极电荷泵型LED驱动器 QFN16
CP2122ST-B1 Chiphomer 启攀微升压型白光LED驱动器 SOT23-5
CP2130 Chiphomer 启攀微LED驱动芯片一级代理 QFN16
CP2130G Chiphomer 启攀微LED驱动芯片一级代理 QFN16
CP2139ST Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2140MM Chiphomer 启攀微背光IC一级代理 MSOP-8
CP2141ST Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2142MM Chiphomer 启攀微背光IC一级代理 MSOP-8
CP2143ST Chiphomer 启攀微背光IC一级代理 SOT23-6
CP2144 Chiphomer 启攀微背光IC一级代理
CP2145MM-A1 Chiphomer 启攀微背光IC一级代理 MSOP-8
CP2188QN-A1 Chiphomer 启攀微升压型白光LED驱动器 QFN-24
产品均为环保正品,原厂进货,一手货源,价格优惠!质量可靠!常备现货!

优势产品未尽详细,欢迎来电查询!!!
