基于芯朋微PN8355的5V1A充电器电源应用方案

时间:2017-07-18    来源:本站    点击:1267次

[摘要] 基于芯朋微PN8355的5V1A充电器电源应用方案,奥伟斯科技正式代理芯朋微PN8355SEC-R1

基于芯朋微PN8355的5V1A充电器电源应用方案,奥伟斯科技正式代理芯朋微PN8355SEC-R1



PN8355

PN8356

PN8366

PN8359



规格

输入电压:90~264Vac
输出功率:5W
输出特性:5V/1.0A



电源介绍
该报告提供了一种基于PN8355 设计输出5V/1A 的开关电源。
该报告包含了原理图,电源输入输出规格,BOM 表和变压器参数以及安规和EMI 测试数据等资料。

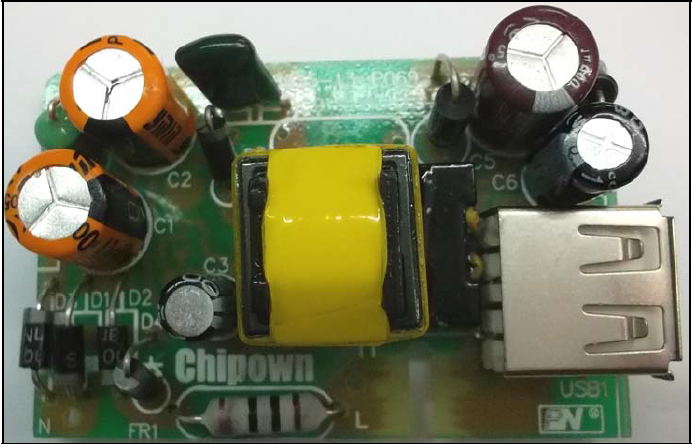

以下为该电源的实物图片:




电源规格明细




电源原理图


电路描述
该电路图中R5、R6为反馈分压电阻,通过辅助绕组检测次级的电压,使输出电压维持在5V。
C4为环路补偿电容,空载时电压接近0V,最大负载时电压接近2V;
D5,R4,以及R3,C9 组成RCD 箝位电路,用于吸收功率Mos(集成于PN8355 内部)漏源端尖锋
电压。
PN8355 内置高压启动功能,可以在200mS 以内完全启动;
当PN8355 本体温度太高时,其内置的OTP 保护功能会及时动作,关闭IC,以保护整个系统,温度下
降之后在自动重启;
电路具有输出短路保护,输出过流保护,开环保护, VDD 过压保护等功能,以提高整个系统的可靠性;
当反馈脚FB 的分压电阻开路或短路时,系统都会进入保护状态;
当CS 脚短路(或Rcs 短路)时系统会发生保护并进入Latch 状态,以确保系统不会被损坏;
C1,L1,C2 组成π 性滤波,以改善EMI 性能;

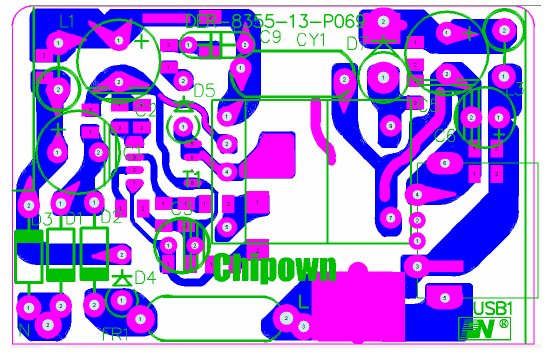

PCB LAYOUT
PCB 为普通单面板工艺,双面元器件,铜厚1OZ,基材为FR-4。PCB 长51mm,宽33mm,厚1mm。
污染等级符合CLASS2。
